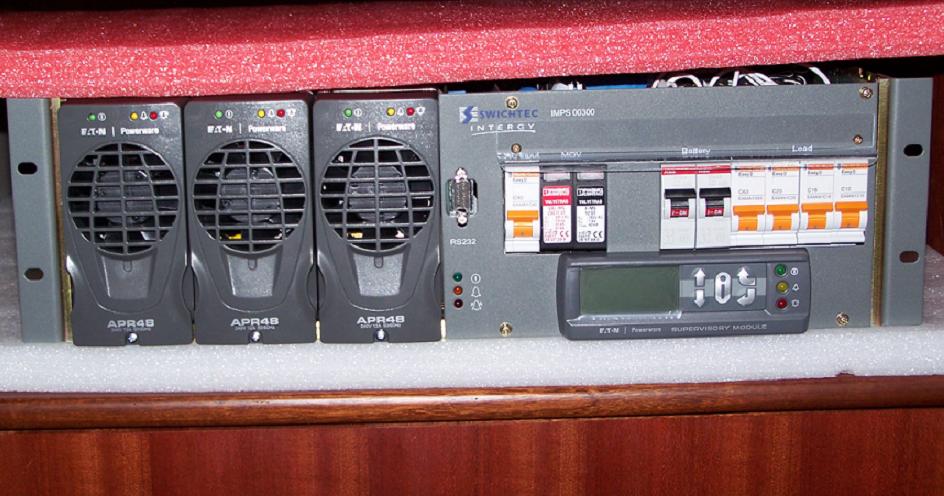

英特吉IMPS00300嵌入式電源系統是專為小功率通訊設備設計的直流電源系統，結構緊湊、高效、靈活。
    英特吉IMPS00300電源系統中的APR48整流器，采用了施威特克公司的專利技術。整流器和直流配電模塊裝在一起。
    48V電源系統參數可預配置，因此安裝調試簡易。所有系統設置均可在配置軟件中調整并存儲，通過配置編輯軟件對系統進行一步到位設置。

特征: 極寬的交流輸入電壓范圍 靈活的模塊化設計，系統擴容方便快捷 預置典型配置軟件 快速更換，不需手調 真正的帶電熱插拔 主動電壓控制 直流配電模塊AB式配電可選 可選配簡單環境監控 符合國際標準

機械:

型號	寬×深×高	進線方式	出線方式	機架蓋板
IMPS00300	483*280*133mm	前進	前出	無
IMPS00300A/E	483*280*133mm	后進	后出	有

交流輸入:
標稱：單相三線制：220V/240V，50/60Hz
電壓范圍：相電壓：150-300V
頻率范圍：45-66Hz
保護：進線過載及短路保護
防雷：C 級防雷及告警，220V，最大池流20KA（8/20μS）
直流輸出:
輸出分路過載和短路保護：
 任一MCB故障自動產生聲光告警
 負載配電：4 路20A 空氣開關
 電池配電：1 路40A 空氣開關
 *注：直流分路容量可按用戶要求進行調整。
選項：電池低壓脫離模塊：脫離電壓及重接電壓可按需設置，以保護電池；
系統參數:
可選配整流器：APR48（1500W，智能風冷，+48V）
單機可達最大系統容量：APR48 93A@48V
效率：>90％（48V）
啟動沖擊電流：≤最大輸入電流有效值的100%
負載效應：＜±0.5%
負載效應超調量是：≤±1%（恢復時間：<100μS）
源效應：＜±0.05%
開關機過沖幅度：無過沖
穩壓精度：＜±0.5%
均流誤差：＜±5%
整流器輸具有限流功率特性，限流范圍從30%-100%額定電流可設置
電話衡重雜音：≤1mV
峰-峰值雜音：＜100mV
環境要求:
環境溫度：標稱：25±5℃
范圍：－10～＋50℃（額定功率輸出）
相對濕度：標稱：50±10％RH
范圍：<95％RH（不結露）
海拔高度：<2000m（大于2000m，可降容使用）
灰塵：<1mg/m³
振動：以1.5m/s² 5-100Hz，連續作用于任何方向
系統功能:
主動電壓控制：控制精度±0.1V
均浮充轉換：手動均充或周期均充可按需設定，均浮充轉換可手動或自動進行
快充自動控制：可按電池的放電容量或放電時間自動確定是否需要快充，快充結束后自動轉入浮充
開關機：可遙控可手動 整流器開關機
電池限流：限流點可根據電池需要任意設置，以保護電池
溫度補償：中心溫度/補償值等參數可根據電池需要任意設置，延長電池壽命
電池測試：電池在線放電測試，整流器電壓自動跟蹤電池電壓，若電池測試失敗，則整流器即時給通信設備供電，保證通信暢通。
監控:
監控模塊：SM40
控制信號接口：5 個用戶數字輸入量輸入
              －可接入門禁，煙禁等干接點信號，以實現經濟型動力監控
              5個輸出繼電器干接點（COM-NO-NC）：接點參數最大值：60VDC
              1A,30W,125VAC,62.5VA
             （注：IMPS00300A型不帶繼電器干接點輸出）
監控接口及協議：RS232；支持S3P和MII信息產業部頒協議
通信方式：支持MODEM 通過PSTN 或適配器通過以太網與上位機進行通訊（通過以太網時可選擇S3P 協議）
告警和顯示：聲光告警，配置靈活
    缺省告警：整流器緊急/非緊急，熔斷器故障，交流故障，浮充電壓過高/過低，負載電壓過高/過低/系統負荷過重，電池測試失敗等
    測量并可滾動顯示：整流器輸出總分電流；匯流排電壓；負載總電流；電池總電流；系統功率％；電池/機房溫度
其它選件：
整流器盲板：未裝整流器的地方要裝上整流器盲板
ICM-100 環境監控板（溫濕度、煙霧）：IMPS00300E型選配
SEMM100 簡易環境監控系統：IMPS00300A型選配
