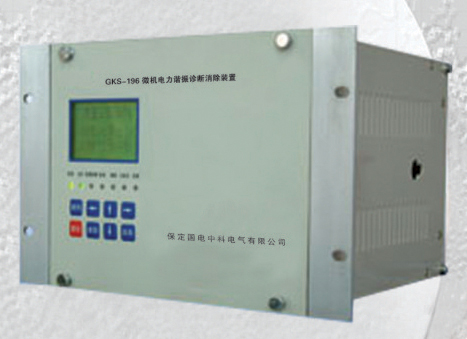

GK-WXZ系列微機電力諧振診斷消除裝置
信息類型：合作信息 所屬類別：其他應用分類
地區城市：河北省 更新時間：2011-5-16 15:39:40
聯 系 人：李經理 有效期限：2012-5-16 15:39:40
公司名稱：保定國電中科電氣有限公司
電子信箱：sonyz1000@yahoo.com.cn 聯系電話：0312-8919228
地區城市：河北省 更新時間：2011-5-16 15:39:40
聯 系 人：李經理 有效期限：2012-5-16 15:39:40
公司名稱：保定國電中科電氣有限公司
電子信箱：sonyz1000@yahoo.com.cn 聯系電話：0312-8919228
詳細描述
在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統安全。鐵磁諧振過電壓可以在3～220千伏的任何系統中發生，特別是在35千伏及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓并不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。
GK-WXZ系列電力鐵磁諧振消除裝置是我公司研制的新型智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振,準確率高。同時可根據用戶需要將相關信息打印或通過通信接口傳給上級監控系統，適用于無人值守變電站。
功能及特點
◆適用于配電網各種電壓等級。
◆最多可監測四段母線。
◆迅速消除三分頻、二分頻、工頻以及三倍頻等特征頻率的鐵磁諧振。
◆能區分外部過電壓、鐵磁諧振和單相接地。
◆采用大功率、無觸點消諧元件，消諧迅速、可靠。
◆提供一組無源報警節點。
◆故障發生時，能顯示故障報告（類型、時間、電壓值和頻率）。
◆選配的微型打印機可以及時打印故障報告。
◆可配置通信接口將相關信息傳給上級監控系統。
◆保存十條最近發生的故障信息，失電后數據不丟失。
◆硬件看門狗電路防止死機現象發生。
◆具有完善的自檢功能。
◆人機接口操作簡單方便，全中文菜單，顯示信息豐富直觀。
技術參數
◆工作電源：AC/DC220V（如有特殊要求請在訂貨時說明），功耗≤20W。
◆報警節點容量：AC250V，5A；DC30V，5A。
◆通信接口：RS232/485（任選其一，請在訂貨時說明），波特率1200～9600bps。
◆通信規約：內置三種通信規約CM90、CDT、MODBUS。
選型指南
設計序號：1—小機箱，該系列無打印功能。2—普通機箱，該系列可選配打印功能。兩種機箱的外形尺寸及安裝尺寸詳見本手冊的第8頁。
監測母線數：最多四段。1—一段，2—兩端，3—三段，4—四段。
通信接口：T—RS232，F—RS485。如不加此后綴表示不帶通信功能。
打印功能：D—有打印功能，不加此后綴表示不具有打印功能。
FONT color=#ff0000>面板說明
液晶顯示器：128×64圖形點陣液晶，全中文顯示。
指示燈：指示系統當前運行狀態
運行：裝置工作正常時，“運行”燈有規律的閃爍。
諧振：諧振消除后點亮。
過電壓：系統發生過電壓時點亮。
接地：系統發生單相接地時點亮。
裝置故障：裝置內部發生故障時點亮。
按鍵：用于設定參數、查看信息等操作。
外形尺寸和安裝尺寸
液晶顯示器：128×64圖形點陣液晶，全中文顯示。
指示燈：指示系統當前運行狀態
運行：裝置工作正常時，“運行”燈有規律的閃爍。
諧振：諧振消除后點亮。
過電壓：系統發生過電壓時點亮。
接地：系統發生單相接地時點亮。
裝置故障：裝置內部發生故障時點亮。
按鍵：用于設定參數、查看信息等操作。
外形尺寸和安裝尺寸
系列
訂貨須知
訂貨須知
◆產品型號、名稱及訂貨數量。
◆裝置的工作電源額定值。
◆是否帶有通信功能，并指定接口形式。
◆其他特殊要求。
◆其他特殊要求。
