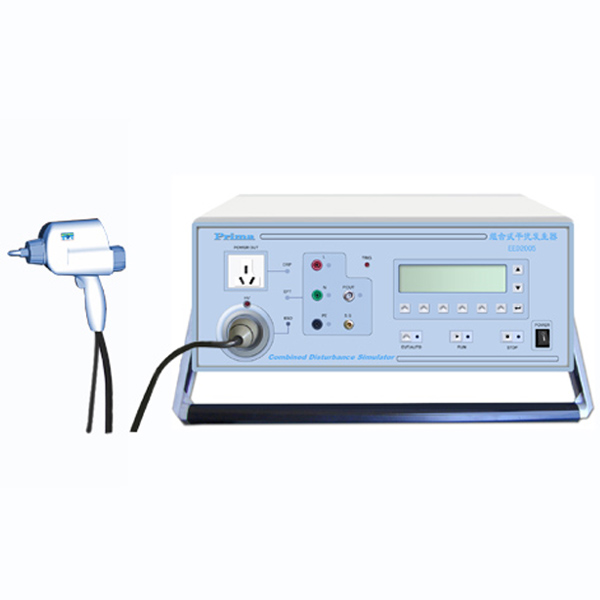

組合式干擾發生器 EED2005
詳細描述
1.包含有智能型靜電放電發生器、群脈沖發生器以及周波跌落發生器；
2.符合 IEC61000-4-2，4,11和GB/T17626.2,4,11 標準的要求；
3.用于評估電氣和電子設備在經受靜電放電、脈沖群和電壓暫時跌落中斷等干擾時的性能；
4.液晶（ 240*64 LCD）顯示, 智能型控制 ,內置標準測試等級,高效,為操作者提供了極大的方便。 |
|
技術參數：
|
靜
電
放
電
發
生
器 |
輸出電壓
Output voltage |
0.2-- ± 20 kV ± 5% ( 可方便升級至 30kV)
正 / 負 Positive/Negative |
|
放電形式
Discharge modes |
接觸放電 Contact discharge
空氣放電 Air discharge |
|
工作形式
Operation modes |
放電時間間隔可以設置在 0.05 ～ 99.99s 之間，可設置成單次，20PPS 放電等各種操作方式 |
|
放電電容/電阻
Energy storage capacitance, resistor |
150pF /330 Ω (可換各種阻容套件) |
|
放電電流上升時間
Current rise time |
0.7 ～ 1ns |
|
群
脈
沖
發
生
器 |
輸出電壓
Output voltage |
0 ～± 4500V 正或負，正負交替
Positive or negative ，Alternative |
|
脈沖頻率 pulse frequency |
1kHz---300kHz ± 10%, 連續可調 |
|
內阻 Source impedance |
50 Ω± 20% |
|
脈沖前沿
Rise time of a pulse |
5ns ± 30% |
|
脈沖寬度 |
負載特性阻抗 50 Ω
Pulse width at 50 Ω |
50ns ± 30% |
|
負載特性阻抗 1k Ω
Pulse width at 1k Ω |
35 ns----150 ns |
|
脈沖串長度 Burst duration |
1—255 個可調 |
|
脈沖串周期
burst period |
典型 300mS
（ 0.15—9.99 S 可調，調節精度 0.01S ） |
|
EUT 耦合 / 去耦網絡
Coupling/decoupling network |
內置，單相三線輸出 AC220V,50/60Hz,max 16A
16A Built in,1phase-3wire, 16A |
|
周
波
跌
落
發
生
器 |
電壓變化范圍
Range of voltage variations |
0% ～ 110% |
|
切換相位設定
Switching phase of voltage variations |
0 °～ 360 ° 或異步 |
|
電壓變化的持續時間
Duration of voltage variation |
1—9999半周 |
|
電壓變化的間隔周期
Internal time of voltage variation |
1—9999 半周
1 ～ 9999 Adjusted |
|
電壓變化的重復次數
Times of voltage variation |
1—60000 次
Single ～ 60000 | |
