極低功耗微處理器復位電路
CN803/CN809/CN810
概述
CN803/809/810系列電路是用來監測電源電壓或電池電壓的微處理器復位電路。本系列電路不需要外圍器件，從而提高了系統的可靠性，降低了系統的成本。
本系列電路在被監測的電源電壓低于預先設置的復位閾值時，輸出有效的復位信號；當電源電壓上升到復位閾值以上時，在至少140毫秒的時間內復位信號還將維持有效。CN803提供漏極開路復位輸出，CN809/810提供CMOS復位輸出。CN803的漏極開路輸出需要一個上拉電阻，此電阻可以被連接到VCC或VCC以外的其它電源。CN803/809的復位輸出為低有效，CN810的復位輸出為高有效。在設計上保證短時間的電源突降不會影響復位輸出。在整個溫度范圍內，當電源電壓低至1.15V時仍能保證可靠輸出。

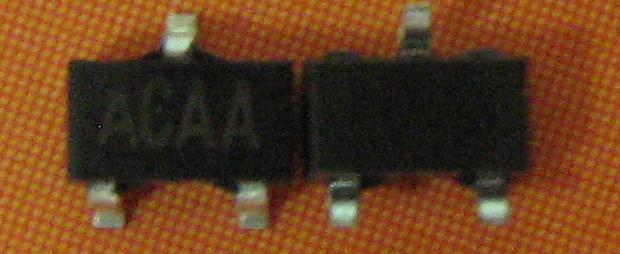

本系列器件采用3個管腳和5個管腳的SOT23封裝。
應用
􀁺 計算機
􀁺 微控制器
􀁺 智能儀表

特點
􀁺 精確的復位閾值：±2.5%
􀁺 復位閾值從2.1V到5.0V，每0.1V一檔
􀁺 提供兩種復位輸出
-漏極開路輸出 (CN803)
-CMOS輸出 (CN809/810)
􀁺 最小140ms的復位脈沖寬度
􀁺 低工作電流：3.3V時典型值1.6μA
􀁺 復位信號在電源電壓低至1.15V時仍能維持可靠輸出
􀁺 對短時間電源突降的過濾功能
􀁺 工作溫度范圍：－40°C to +85°C
􀁺 采用SOT23-3和SOT23-5封裝
