北京電能質量檢測儀，北京三相電力諧波分析儀

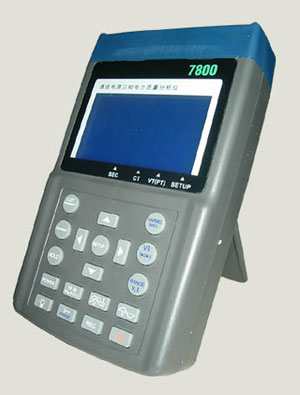

一、三相電力質量分析儀 7800主要功能特點
(一)同時測試三相/單相電源系統各項指標，包括3P4W,?3P3W,?1P2W,?1P3W?共四種線制。
(二)三相電力質量分析儀 功率測量
1、測量每一相的有功功率P、視在功率S、無功功率Q、功率因數PF以及相位角Φ。
2、測量三相系統總的有功功率P∑、視在功率S∑、無功功率Q∑、功率因數PF∑
以及系統長期平均功率因數PFh。北京電能質量檢測儀，北京三相電力諧波分析儀
3、測量系統電能情況：有功功率小時Wh、視在功率小時Sh?、無功功率小時Qh。
(三) 三相電力質量分析儀 諧波分析
1、分析諧波次數達99次并計算諧波總量THd。
2、諧波相位角測量及波峰因子。
3、長時間諧波監測功能。
(四)三相電壓/電流不平衡度測量
1、電壓不平衡度VUR、電壓零序不平衡度d0%、電壓負序不平衡度d2%的測量。
2、電流不平衡度IUR、電流零序不平衡度d0%、電流負序不平衡度d2%的測量。
3、向量圖顯示，相序指示（如果錯誤，給予提示）
4、計算不平衡中性線電流(In)，即測量計算零錢電流值。
(五)三相電力質量分析儀 電壓、電流波形測量
1、可以同時顯示電壓、電流波形，也可以只顯示電壓波形。
2、均方根值采樣：1024點/周期。北京電能質量檢測儀，北京三相電力諧波分析儀
3、同時測量頻率。
(六)電壓事件記錄
1、瞬間電壓的驟升.驟降和停電。
2、可以設定電壓臨界值(%)。
3、最長記錄時間為99天。
(七)可以同時測量記錄相電壓和線電壓。
(八)電流測量從0.1mA到1000A,能夠分析待用耗電以及工廠的最大需量。
(九)一個屏幕可以同時顯示40個電力參數(3P4W)。
(十)可以任意設定的CT(1到600)和VT/PT(1到3000)比率。
(十一)最大需量(MD KW,MW,KVA,MVA),可以任意設定需量周期。
(十二)512K內存，可設定采樣間隔(采樣時間從0到3000S,3P4W系統可記錄時間從4.7小時到1180天)。
(十三)標配中文分析軟件，可以將所有測試指標下載到PC保存，進行統計分析，自動繪圖，自動生成報告。
(十四)大屏幕LCD?顯示，有背光功能。
(十五)紅外通信方式的RS-232C接口。北京電能質量檢測儀，北京三相電力諧波分析儀
