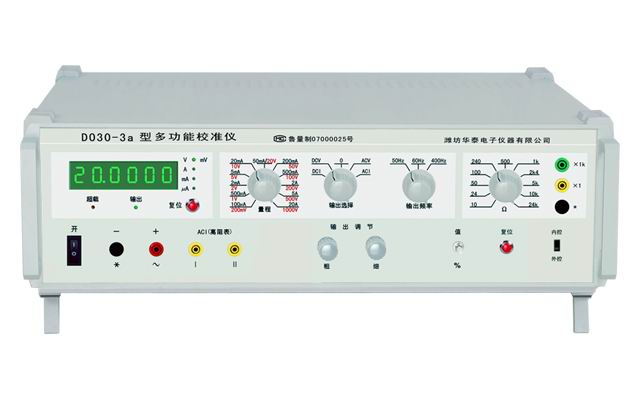

DO30-3a型多功能校準儀

一、 概述：

5 1/2位LED顯示的數字式交、直流標準電壓、電流發生器。整機采用“閉環”控制，輸出穩定性高，可用于校驗數字式、各種指針式三用表及直流0.1級、交流0.5級以下各類表頭。本儀器電壓輸出11檔（0－1000V），電流輸出11檔（0－20A），中值電阻2×11檔（0－24MΩ）交流頻率50Hz、60Hz、400Hz。輸出調節采用電位器和外控鍵盤數字式調節，可按“實際值”和“百分比”兩種顯示方式。該機采用最新的16位A/D轉換芯片，保證了整機的準確度和線性度。采用了新型的復合功率放大器，具有輸出功率大、可靠性高、穩定性好、失真小、使用方便等優點。

 ◇采用新型復合功率放大器，可靠性高、穩定性好。
 ◇采用按“實際值”和“百分比”兩種顯示方式，操作、使用方便。
 ◇保護措施完善，具有電壓短路、電流開路、過壓、過載等保護，最大限度地減少操作不當造成儀器或被檢表的損壞。
 ◇功率大、負載能力強，并可根據用戶要求擴展電流輸出能力。
 ◇整機采用“閉環控制”，保證了輸出的穩定性和準確度。
 ◇電位器和外控鍵盤數字式調節兩種調節方式。
 ◇RS232接口及測試軟件（選配）。
 ○配鉗形表校驗線圈，可校驗交直流1000A以下鉗表（選配）。
 ○備有便攜式活動提手及鋁合金包裝箱可選（選配）。

 二、主要技術性能參數

    本儀器適合在周圍氣溫0℃～40℃；相對濕度80%以下的環境中工作，使用交流220V±10%供電，電源頻率50Hz±5Hz,最大消耗功率不大于150W.

    輸出范圍及準確度見表

    波型失真度：不大于0.1%
    紋波系數：不大于0.1%
    直流電壓：0～1000V 11個量程 0.05%
    直流電流：0～20A   11個量程 0.05%
    交流電壓：0～1000V 11個量程 0.1%
    交流電流：0～20A   11個量程 0.1%
    頻    率：50Hz、60Hz、400Hz
    電    阻：10Ω～24MΩ 22檔
    整機質量：16kg

輸出項目	輸出范圍	額定輸出	最大輸出	準確度
交直流   電  壓	0～200mV	10mA	30mA	DC：±（讀數的0.03%+滿量程的0.02%）±0.02mV AC：±（讀數的0.03%+滿量程 的0.07%）±0.04mV
	0～2V	20mA	60mA
	0～5V～10V～20V	40mA	100mA
	0～200V～500V	20mA	60mA
	0～1000V	10mA	30mA
交直流 電  流	0～100uA～500uA ～2mA～5mA ～20mA～50mA	DC：3V   AC：36V		DC：±（讀數的0.05%+滿量程的0.02%） AC：±（讀數的0.03%+滿量程的0.07%） 2mA以下不考核精度
	0～200mA～500mA	DC：3V AC：12V
	0～2A～5A～20A	2V
標  準 電  阻	20、24、50、100、 240、500（Ω） 1、2.4、5、10、 24（KΩ）另加 ×1K、×1倍率檔位 （即10KΩ～24MΩ）	0.25W		±0.2%+20mΩ
