車載逆變器性能檢測裝置

一. 車載逆變器檢測裝置ACLT-2205H主要功能及要求：

精確檢測車載逆變器的逆變效率，是車載逆變器研發、型式試驗、出廠試驗必備檢測工具。

可精確模擬RLC各種負荷工況，檢測車載逆變器在各種環境下的工作性能。

一機多用，可同時檢測220V/50HZ及120V/60HZ單相車載逆變器的整機性能。

可根據性能參數檢測要求，通過操作面板設置相應的功率，任意組合、設定放電功率。

整機采用電子電路控制，具有溫度過熱自動阻斷保護功能：由于特殊原因出現過熱時，可自動切斷負載。車載逆變器性能檢測裝置

(3)采用LCD液晶面板顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等，也可顯示電壓、電流波形。可以將測量數據上傳到PC機上并實現對檢測過程數據的記錄存儲功能。

新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。

本機采用小型單相風機送風，噪音小，風力大，便于熱量擴散。

功率輸入采用分段式方式。負載采用耗能方式工作，散熱采用強制風冷方式。

也可以適用在并網逆變器孤島效應保護試驗，精確模擬用電設備發生交流諧振。

(10)交流諧振發生時，LC回路在大電流工作狀態下，儀表可以長時間工作，不會燒毀儀表內部連接電路及導線。

(11)電感回路電流直接獨立顯示在控制面板上，電容回路電流直接獨立顯示在控制面板上，電流最大分辯率1mA。

車載逆變器性能檢測裝置

二. 車載逆變器檢測裝置ACLT-2205H技術參數：

主回路由阻性負載、感性負載和容性負載三部分組成。

三部分負載由開關分段控制

阻性負載R：10W—5990W連續可調，阻性負載功率總共7.99KW.

感性負載L：10 VA—5990VA連續可調，感性負載功率總共5.99KVA；

容性負載C：10 var---5990 var連續可調，容性負載功率總共5.99Kvar；

車載逆變器性能檢測裝置

阻性、感性、容性部分均可自由組合，最小步進幅度10W。

適用環境溫度范圍：－10～+40℃。

接入負載電壓：單相 AC240V/50HZ或AC110V/60HZ。

接入電壓為265V-80V時，阻性負載可以正常工作，不燒機。

電壓精度為±0.5%、電壓分辨率為0.1V。

頻率測量范圍為45-65Hz,（感性負載和容性負載以50Hz標注）。

功率因數：±0.3—1。

電流測量范圍0-50A。冷卻方式：風冷。

滿足各種波形輸出（正弦波、方波、三角波三種周期性波形）的車載逆變器性能檢測。

負載機箱本身帶有控制面板，通過RS232接口與計算機連接，可將測量數據上傳、記錄并保存。

PC機軟件可顯示本次測試中的最大功率值。車載逆變器性能檢測裝置

工作電源：交流220V/50Hz。

低電工作接入負載：在 AC 60Hz120V±10%輸入時，儀表內置阻性負載可以模擬1.2KW以上有功負荷工況。

量身定造服務：由于車載逆變器種類繁多，我司可根據用戶具體要求，量身定造適用于各種功率、各類輸出電壓的車載逆變器性能檢測裝置。

車載逆變器性能檢測裝置

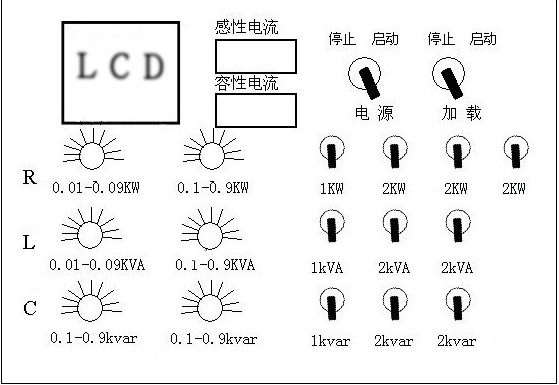

車載逆變器檢測裝置ACLT-2205H 操作面板示意圖(僅供參考，以實物為準)：
