太陽能照明控制器
地區城市：江蘇省－蘇州 更新時間：2011-10-19 11:23:38
聯 系 人：丁配耀 有效期限：2012-10-19 10:39:42
公司名稱：蘇州美陽新能源科技有限公司
電子信箱：dpy6850603@163.com 聯系電話：0512-66582201-606

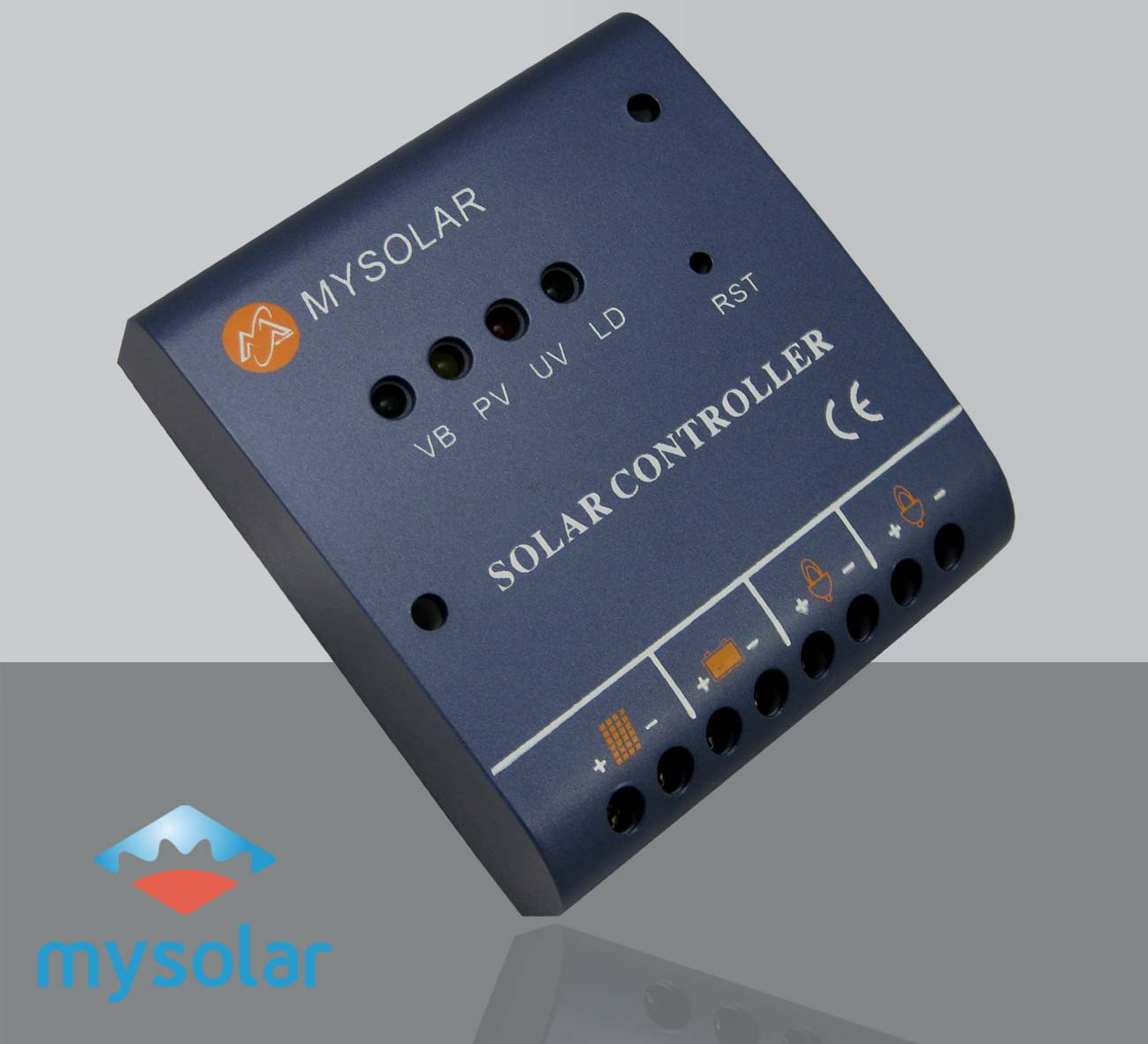

太陽能照明智能控制器
一般介紹
MYSC-L型太陽能照明智能控制器是采用先進的微電腦芯片和新穎的控制電路進行優化設計的新型產品，性能優異、質量可靠，是專用于各種太陽能照明或戶用太陽能電源系統。
設計特點
1、針對太陽能充電的不穩定性，以及蓄電池的放電曲線，我們設計了專業的充放電回路，對整個系統實現了智能控制。
2、利用蓄電池放電率特性修正的放電控制。放電終了電壓是由放電率曲線修正的控制點，消除了單純的電壓控制過放的不準確性，符合蓄電池固有的特性，即不同的放電率具有不同的終了電壓，保證了蓄電池得到最有效的使用。
3、具有過充、過放保護等全自動控制，以上保護不會損壞任何部件。
4、雙電壓自動識別；可以用于12V系統和24V系統；接上蓄電池后自動識別工作系統。
5、直觀的LED發光管指示系統運行狀態，讓用戶了解使用狀況。
技術參數
|
型號 |
MYSC-L205 |
MYSC-L210 |
MYSC-L215 |
|
額定充電電流 |
5A |
10A |
15A |
|
負載過載保護電流 |
5A |
10A |
15A |
|
負載短路保護電流 |
10A |
15A |
20A |
|
系統電壓 |
12V/24V | ||
|
外形尺寸（mm) |
103(L)×91(W)×36.7(H) | ||
|
過載延遲時間 |
5A/ >10秒 |
10A/ >10秒 |
15A / >10秒 |
|
光控開啟、關閉延遲 |
5秒 |
5秒 |
5秒 |
|
空載損耗 |
≤30mA | ||
|
放電回路壓降 |
≤0.15V（40W/24V輸出 ） 注: 不包括線損耗 | ||
|
工作溫度 |
工業級：-35℃至+55℃ | ||
|
過放電壓（欠壓） |
11.1V±0.2V /22.1V±0.3V | ||
|
過放返回電壓 |
12.5V±0.3V /25.6V±0.3V | ||
|
充滿電壓 |
14.3V±0.3V /28.5±0.3V | ||
|
超壓電壓 |
15V±0.5V /30V±1V | ||
|
超高壓保護電壓 |
33V | ||
|
L1負載控制方式 |
光控+時控（原廠設置） | ||
|
L2負載控制方式 |
純光控（原廠設置） | ||
|
光控開啟電壓 |
12V電池板電壓1.8V±0.2V 24V電池板電壓3.6V±0.4V | ||
|
復位 |
常按復位鍵>15秒 | ||
|
防護等級 |
IP54 | ||
