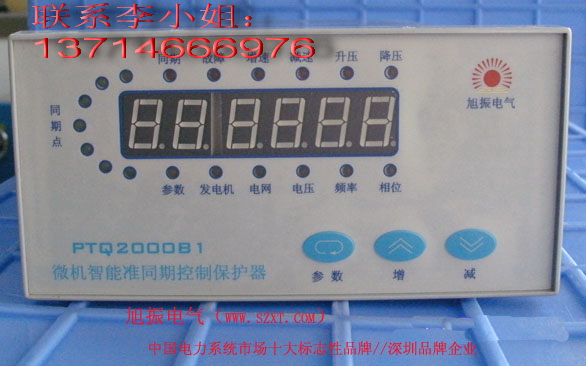

PTQ2000B1微機智能準同期控制保護器

主要功能特點：

1、  確保捕捉第一次并網時機、精確、快捷、可靠地實現并網

2、  自動變參數調頻、調壓，精確預測合閘相角。

3、  具有多種調節方式，以適應不同的工作對象。

4、  具有多種故障檢測功能，使用可靠、方便。

5、  適合單臺發電機或單條線路的合閘并網。

6、  同期合閘后，裝置成為發電機過流過壓保護器。

技術參數：

1、使用范圍：各大、中、小型發電機組

2、工作電源：AC 110V～330V/50HZ，DC 110～280V

3、輸入信號： 發電機標準電壓：0V～100V+30V（0V～400V+120V）

電網標準電壓：  0V～100V+30V（0V～400V+120V）

發電機三相電流：0～5A+2A（取自三相標準電流互感器）

注意：標準電壓分別取自被同期對象兩側電壓互感器的同名相。采用標準電壓互感器時選100V，直接采用380V線電壓時選400V。另外參數00必須作相應修改。

4、輸出信號：增速、減速、升壓、降壓、同期合閘及故障六個開關信號，以繼電器方式輸出。

     所有的控制輸出都是無源的開關信號，各控制繼電器動作時，相應指示燈亮。當外部負載電源為交流時，建議在負載上并聯一個0.1uf的電容，負載電源為直流時在負載上反并聯一個二極管；負載容量較大時建議用中間繼電器過渡一下。

5、電壓測量精度：不低于±0.2％

6、頻率測量精度：不低于±0.2％

7、功耗：小于6W

8、工作環境：-10°C～＋50°C  海拔：2500米以下地區

9．外型尺寸：高×寬×深＝75×150×260 mm
