技術規格

產品深度    11.3mm

產品長度    24mm

產品高度    16.5mm

單元數    1

安裝    通孔

引腳直徑    0.8mm

最大工作溫度    85°C

最小工作溫度    -40°C

電壓    630V直流

電容值    220nF

電容值容差    20%

電阻值    47Ω

電阻值容差    30%

端子數目    2

端子節距    20.3mm

結構    徑向

額定功率    1/2 W

系列概覽
電阻器 － 電容器 (RC) 網絡
詳情

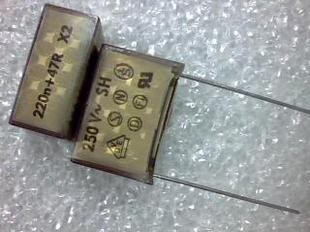

PMR 209 系列
金屬紙 X2，250V 交流
RC 元件適用于直流和交流電路中的觸點保護、干擾抑制和瞬變抑制。
小尺寸
自熄滅封裝
極好的自愈特性，即使超壓頻繁，也能保證長壽命。
絕緣浸漬紙確保了很高的穩定性和可靠性，尤其是持續工作的場合。
額定電壓  630V（直流）
峰值脈沖電壓  1 kV（直流）
脈沖電流  12A（最大重復），20A 峰值（偶然瞬變）
額定功率  0.5W（外殼溫度，85°C）
電容容差  20 %
電阻容差  30 %
絕緣電阻（在 +23°C，500V 直流條件下 60s 后的測量值）  ≥3000MΩ for C ≤0.33μF ≥1000ΩFfor C>0.33μF
氣候類別  IEC40/85/56
溫度范圍  -40 至 +85°C

認可
SEMKO, NEMKO, DEMKO, UL,VDE
警告
電容器設計用于直接連接主電源，但不應用于電容器出固障時會對人身造成電擊傷害的位置。
