逆變電源
地區城市：廣東省－深圳市 更新時間：2011-10-20 17:32:53
聯 系 人：郭 有效期限：2012-10-20 15:20:24
公司名稱：深圳市奧特信電源設備有限公司
電子信箱：guojianke2004@163.com 聯系電話：0755-28843142
電力逆變電源設備是一種將市電及直流的電能轉化為不間斷的、凈化的交流電能的變換裝置，給計算機和其他電氣設備提供可使用的連續交流電源，防備市電的不穩定及斷電。亦能防止公用電力的各種畸變，如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。
逆變電源技術特點：
★ 完全隔離型逆變技術，輸出無噪音純凈正弦交流電壓；
★ 逆變單元采用微處理器控制,SPWM正弦脈寬調制技術，波形純凈；
★ 獨有的動態電流環控制技術確保逆變器可靠運行；
★ 過負載能力強，能承受計算機負載開機浪涌沖擊；
★ 大功率靜態旁路開關，過載時可由旁路供電,切換時間短；
★ 具有輸入過、欠壓，輸出過、欠壓，過溫、短路等保護功能；
★ 逆變器前面板有LED顯示方式，狀態一目了然；
★ 多種防雷保護方案可選擇；

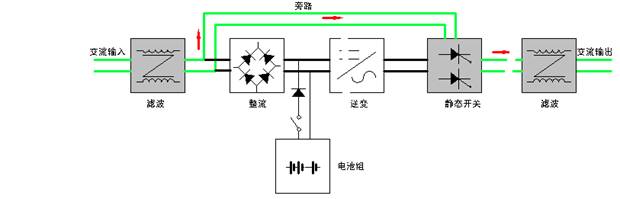

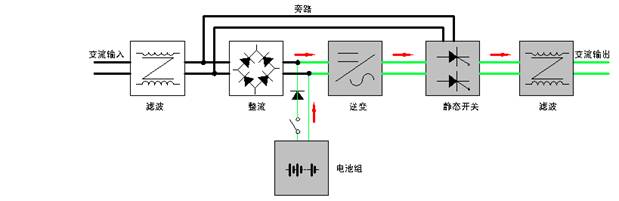

工作原理 電力專用型逆變系統工作方框圖：如圖1所示 A．逆變系統工作于旁路狀態時各部份電路工作原理：市電進入經EMI濾波器濾除市電端送來的雜訊干擾后，由靜態開關送出后經輸出EMI濾波器濾除干擾后送到用戶負載端，為用戶負載提供電能。機器此時的輸出只是經過濾波后而無穩壓、穩頻處理過程的普通市電。 圖2 逆變系統工作于旁路狀態時各部份電路之運作方法 B．逆變系統工作于直流正常供電狀態時各部份電路工作原理，當市電故障時，直流電壓被送到逆變器輸入端，在主控制電路驅動下，逆變器將直流電變成電壓、頻率穩定、無干擾的純正正弦波輸出到靜態開關，由靜態開關將此優質電源送到輸出EMI濾波器后，由EMI濾波器濾除干擾后送到用戶負載端，為用戶提供高品質的電源。 圖3 逆變系統工作于電池正常供電狀態時各部份電路之運作方法

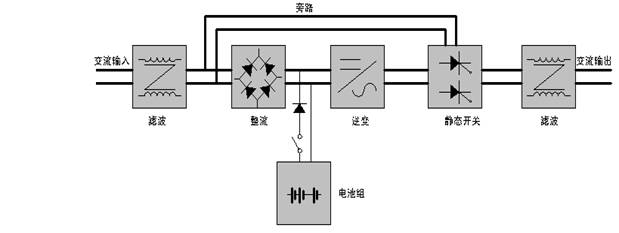

4.主要技術指標: 型號 ATN-1KVA ATN-2KVA ATN-3KVA ATN-5KVA ATN-10KVA ATN-15KVA ATN-20KVA 輸入 交流電壓 185Vac~255Vac 直流電壓 216V(185Vdc ~ 280Vdc) 頻率 50Hz+/- 5 Hz 輸出 容量 1KVA 2KVA 3KVA 5KVA 10KVA 15KVA 20KVA 輸出電壓 220VAC (±2%) 頻率 50Hz（無市電時） 頻率穩定度 ±0.5% 無市電時 瞬時響應 ± 3% 空載到滿載 5周內 波形 正弦波 諧波總失真率<3% 在 0-100% 線性負載 過載能力 120% 功率因率 0.7 lag(落后) 波峰因數 3:1(指輸出電流波形之波峰值 / 有效值) 效率 >88% 逆變器 20KHz SPWM模式 轉換時間 ≤5ms 保護 電池低壓 190VDC±2，自動關機。216V±2自動啟動 過載 120% 超過 20 秒轉由市電旁路輸出 故障 故障或內部過熱，轉旁路工作,報警 電磁抗擾/兼容 EN50091-2 Approved (選配濾波器) 顯示 LED顯示 市電指示燈(綠色),逆變指示燈(紅色),輸出指示燈(綠色)，， 故障指示燈(黃色), 外觀 凈重（kg） 45 工作環境 工作溫度 0 相對濕度 20-95% 不冷凝 噪音 < 50dB at 1 meter 正面 薦儲環境 溫度 相對濕度 30-90% 不冷凝 大氣壓 86Kpa-106Kpa圖1 電力專用逆變系統架構方塊圖
