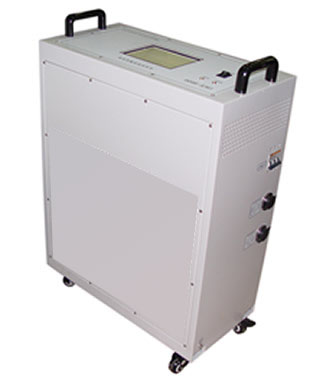

RLC并網逆變器防孤島效應試驗裝置

中國唯一專業生產防孤島保護試驗檢測裝置,可根據以下檢測標準要求定制：1、IEC62116-2008標準； 2、北京鑒衡CNCA-CTS004：2009新標準； 3、德國TUV認證用最新標準 DIN VDE 0126-1-1； 4、美規IEEE1547/IEEE1547.1標準； 5、澳規AS4777 標準；可根據以上各標準生產光伏并網逆變器孤島試驗檢測裝置，為用戶量身定制，滿足不同現場測試需要。
根據2009年8月3日北京鑒衡認證中心發布的CGC/GF001：2009《并網光伏發電專用逆變器技術要求和試驗方法》，根據IEC62116《光伏并網系統用逆變器防孤島測試方法》的相關要求，并網逆變器產品必須嚴格進行出廠試驗和型式試驗，專用標準IEEE 1547 和UL1741也規定要求，所有的并網逆變器必須具有防孤島效應自動保護功能。
RLC并網逆變器防孤島效應試驗裝置滿足并網逆變器的防孤島效應保護試驗、過載保護試驗、過流保護試驗，功率因素測定試驗，工作效率測量試驗，并網電流諧波試驗，ACLT是并網逆變器綜合性能測定必不可少的檢測工具，也是中國唯一應用于并網逆變器產品出廠試驗、型式試驗、防孤島保護試驗的專業檢驗儀器。
ACLT內置有純阻性負載、感性負載、容性負載；三相負載功率獨立控制，三相輸入電壓不平衡時也能精確調試出交流諧振點；功率輸入采用分段式組合控制，可以任意組合模擬各種功率負荷，滿足并網逆變器滿負載檢測需要，精確模擬交流用電設備諧振發生，有效檢測并網逆變器防孤島保護功能。
RLC并網逆變器防孤島效應試驗裝置：RLC交流測試負載，模擬諧振發生，當諧振發生時，感性電流=容性電流=阻性電流，負載品質因數Q值=1（美標Q值原為2.5,現也改為1）；三相電壓不平衡時，也能精確快速調試出每一相諧振點，科學檢測光伏并網逆變器防孤島保護功能及工作效率、供電性能，是生產車間、實驗室、安裝調試、科研開發必備的檢測工具。
ACLT并網逆變器試驗檢測裝置完全滿足并網逆變器產品在出廠試驗、型式試驗和防孤島保護試驗的相關測試要求，目前已廣泛應用于并網逆變器生產企業、并網逆變器的科研開發、并網逆變器檢測鑒定機構、高校電氣實驗室、產品驗收及日常維護測試領域。
一、RLC并網逆變器防孤島效應試驗裝置的突出應用：
1、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。
2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。
3、模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。
4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，
并精確提供檢測報告。
5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。
二、RLC并網逆變器防孤島效應試驗裝置的主要功能：
(1) ABC三相感性電流及ABC三相容性電流值直接分別獨立顯示于控制面板，諧振點癥狀直接顯示于面板上。
(2) 內置的阻性負載、感性負載及容性負載最小標準功率為0.01K，步進幅度0.01K，負荷功率連續可調，可精確模擬交流諧振發生及滿足逆變器防孤島保護功能檢測需要。
(3) ABC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。
(4) 內置電感采用磁路式可控式的負載電抗器，滿足220V50Hz工況下0.01KVA功率調節要求，滿足長時間加載測試過程電感阻抗功率不會發生變化。
(5) 內置電容采用UL認證的標準CBB電容器，滿足220V50Hz工況下0.01KVAR功率調節要求，滿足長時間加載測試過程電容阻抗功率不會發生變化。
(6) 內置電容負載每一支路必須增加有防短路專用保護電路模塊，避免電容器元件在測試過程發生短路燒毀主機。
(7) ABC三相阻性負載、感性負載、容性負載的功率，可以分相獨立控制及調節，滿足三相電壓不平衡條件下精確調節交流諧振點。
(8) 可根據性能參數檢測要求，可以通過操作面板或遠程控制臺設置相應的功率，任意組合、設定放電功率。
(9) 主機采用電子電路控制，具有溫度過熱自動報警保護功能：由于特殊原因出現過熱時，可自動切斷負載。RLC并網逆變器防孤島效應試驗裝置
(10) 采用LCD液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等，也可顯示電壓、電流波形。可以將測量數據上傳到PC機上并實現對檢測過程記錄存儲功能。
(11) 新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
(12) 功率輸入連續可調。負載采用耗能方式工作，散熱采用強制風冷方式。
(13) 檢測過程的測量數據可以記錄并保存到遠程PC機上（控制室）。
(14) 配備后臺分析軟件，測量數據可以導成WORD和EXCLE格式的檢測報告。
(15) ABC三相電壓、ABC三相電流具有最大值、最小值自動記錄存儲功能；
(16) 主機具有電壓諧波檢測功能，具有電流諧波檢測功能，能以柱狀圖方式直觀顯示諧波含量。
(17) 滿足三相380V并網逆變器性能檢測需要，同時滿足單相220V小功率并網逆變器測試需要。
(18) 可以在遠程控制并調節RLC功率負荷（控制室操作臺上調節）。
(19) 并網逆變器輸出的三相電壓不平衡時，也能精確調試模擬諧振點發生，精確檢測并網逆變器防孤島效應保護功能。
三、RLC并網逆變器防孤島效應試驗裝置的技術參數：
(1) 主機由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整。
(2) RLC三部分負載負荷由ABC三相獨立控制開關實現連續可調。
(3) 阻性、感性、容性部分均可自由組合，最小步進幅度10W，滿足精確調試諧振點。
(4) 配備遠程控制臺，控制臺與孤島檢測裝置主機距離為30米。（可選配）
(5) 為防止誤操作導致并網逆變器過載燒機故障，要求遠程控制臺上的功率調節按鍵可關閉鎖定。
(6) 適用環境溫度范圍：－10～+50℃。
(7) 接入負載電壓： 三相AC380V/50Hz（線電壓380V，相電壓220V）。
(8) 接線方式：三相四線制AC380V，或單相AC220V接入均滿足檢測需要。
(9) 電壓精度為±0.5%、電壓分辨率為0.1V。
(10) 頻率測量范圍為40-65Hz。
(11) 電流測量范圍0-500A。
(12) 冷卻方式：風冷。工作電源：交流220V/50Hz或交流380V/50Hz。
(13) ACLT機箱本身帶有控制面板，并帶有RS232接口，主機和計算機相連接，并通過相關軟件實現主機的測量數據傳到遠程PC機中進行分析處理。
(14) PC機軟件可顯示本次測試中的最大功率值，峰峰值。
四、以下標準產品滿足北京鑒衡CGC/GF001-2009和IEC62116-2008試驗檢測要求：
ACLT-38160M阻性、感性、容性負載功率分別是529K，滿足500KW以下并網逆變器的孤島保護功能檢測：
阻性負載：0-529.97 KW連續可調，步進幅度0.01KW；三相阻性電流可分別獨立顯示于控制面板；
感性負載：0-529.97KVA連續可調，步進幅度0.01KVA；三相感性電流可分別獨立顯示于控制面板；
容性負載：0-529.97 kvar連續可調，步進幅度0.01Kvar；三相容性電流可分別獨立顯示于控制面板。
五、RLC并網逆變器防孤島效應試驗裝置的主要電氣參數
型號 ACLT-3830M ACLT-3860M ACLT-38160M ACLT-38300M 說明
阻性負載功率 109.97KW 209.97KW 529.97KW 1079.97KW 分相獨立控制
感性負載功率 109.97KVA 209.97KVA 529.97KVA 1079.97KVA 分相獨立控制
容性負載功率 109.97KVAR 209.97KVAR 529.97KVAR 1079.97KVAR 分相獨立控制
總裝機容量 329.91K 629.91K 1589.91K 3239.91K
分相獨立
控制功能 有，RLC三相獨立控制 有，RLC三相獨立控制 有，RLC三相獨立控制 有，RLC三相獨立控制 滿足三相電壓不平衡時調試
遠程功率調節控制功能 配備遠程控制臺，
方便功率輸入 配備遠程控制臺，方便功率輸入 配備遠程控制臺，方便功率輸入 配備遠程控制臺，方便功率輸入 遠程控制功能
可選配
按鍵受控功能 有，遠程功率按鍵
具有可關閉功能 有，遠程功率按鍵
具有可關閉功能 有，遠程功率按鍵
具有可關閉功能 有，遠程功率按鍵
具有可關閉功能 避免過載導致
燒毀逆變器
步進幅度 10W 10W 10W 10W RLC步進幅度0．01K
電流最大分辨率 1mA 1mA 1mA 1mA 滿足精確調試諧振點
ABC感性電流顯示 有、ABC三相感性電流直接獨立精確顯示 方便調節諧振點
ABC容性電流顯示 有、ABC三相容性電流直接獨立精確顯示 方便調節諧振點
諧振點調試功能 有，每一相交流諧振發生癥狀直接顯示于控制面板上
逆變器輸出電壓 3相380V50Hz或單相220V50Hz
控制方式 放電功率連續可調,
儲存裝置 測量數據直接導入遠程PC機，軟件具有自動記錄并具有數據保存功能
顯示方式 中文顯示界面，數字式背光LCD
顯示內容 顯示三相電壓、電流、頻率、功率、功率因素、電壓電流諧波含量，
每一相的感性電流及容性電流直接顯示于面板，電流最大分辨率1mA，精確調試諧振發生
檢測項目 滿足并網逆變器的防孤島效應保護試驗、逆變效率試驗、功率因數測定試驗、過載保護試驗
供應電源 單相220V/50Hz
電壓量測界面 量測范圍：AC 0～550.0V，解析度：0.1V，精確度：±1V
電流量測界面 量測范圍：AC 0～500A，解析度：0.1A，精確度：±1%
溫度量測界面 量測范圍：0～100℃，解析度：0.1℃，精確度：±1℃
分析軟件 隨機贈送中文分析軟件，記錄存儲測量數據，終身免費升級
遠程控制臺 可選配件,內嵌LCD顯示屏及工控機
可選重要功能 在控制臺可選配模擬電網端ABC三相電流監測功能,訂貨前指定
備注 以上是標準產品,還可以根據用戶現場檢測需要，提供針對性量身定造服務,可定制戶外集裝箱移動式及1000KW并網逆變器檢測裝置,詳細資料備索!

六、RLC并網逆變器防孤島效應試驗裝置生產參考的技術標準有：
ACLT并網逆變器試驗檢測裝置的研發生產參考了----
《并網光伏發電專用逆變器技術要求和試驗方法》-2009
GB/T 19939-2005《光伏系統并網技術要求》、
UL 1741:1999《獨立電力系統用逆變器、變換器、控制器》、
AS 4777.2：2005《通過逆變器連接的電源系統的并網 第二部分：逆變器要求》、
IEEE 1547:2003《分布式電源與電力系統進行互連的標準》、
IEEE 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》，
IEC62116《光伏并網系統用逆變器防孤島測試方法》
