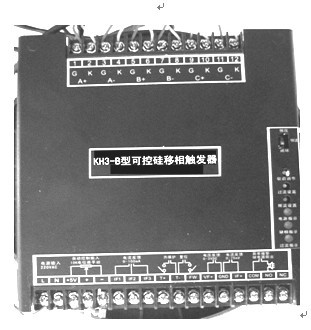

KH3-B型三相閉環可控硅觸發器

KH3-B型三相閉環觸發器使用說明書

KH3-B型三相閉環觸發器使用說明書
一、概述
引進國外最先進的專用可控硅移相觸發集成電路。輸出觸發脈沖具有極高的對稱性和穩定性，不隨環境溫度變化，無相序要求。內含完整的缺相、過流、過熱等故障保護功能；具有高精度、功能完善、使用簡單可靠、易調試、抗干擾性強等優點。它可廣泛的應用于工業各領域的電壓電流調節，適用于電阻性負載、電感性負載、變壓器一次側及各種整流裝置等。其主要應用于大功率電源、高頻設備交直流調壓、鹽浴爐、工頻感應爐、淬火爐、熔融玻璃的溫度加熱控制及各種工業爐；整流變壓器、調工機、電爐變壓器一次側、充磁退磁調節、直流電機調速控制、電機軟啟動節能裝置；以鎳、鐵鉻、遠紅外發熱元件及硅鉬棒、硅碳棒等加熱元件的溫度控制等等。
二、性能特點
○ 無相序要求限制，可用于電源為220V與380V、660V、1140V電源頻率50/60Hz電網。
○ 能與國內外各種控制儀表（溫控儀）、微機的輸出信號直接接口。
○ 適用于阻性負載、感性負載、變壓器一次側等各種負載類型。
○ 具有軟啟動軟停止功能，減少對電網的沖擊干擾，使主電路更加安全可靠。
○ 驅動能力強，每路可以輸出800毫安的電流，可以驅動4000A可控硅。
○ 具有缺相、過流、過壓保護功能。
○ 故障報警輸出功能。（外接蜂鳴器和指示燈）
○ 急停功能。
○ 溫控保護功能。
○ 具有開環、恒電流、恒電壓三種控制模式，應用于不同的場合。
○ 一體化結構：集電源、同步變壓器、觸發控制電路、脈沖變壓器于一體。結構緊奏，調試容易，接線簡單。
○ 采用鋁殼防護安裝，安全防塵。
三、主要技術指標及使用
輸入信號：4-20mA（通過P1跳線選擇短接S1） DC 0-5V（通過P1跳線選擇短接S2） DC 0-10V（通過P1跳線選擇短接S3） 10K電位器（手動調節時）
輸出規格：三相或三相兩路觸發0-100％輸出量。
移相范圍：0-180。
觸發容量：≤4000A可控硅（晶閘管）。
指示功能：
PW ¤ 電源指示
QX ¤ 缺相指示
GL ¤ 過流故障指示
電源使用：AC1和AC2接入220VAC主電源，（如用戶需要380V接入時需另行定制）。
負載測試：測試觸發器時不接負載或電流小于0.5A以下，SCR無法正常工作。所以負載電流請大于0.5A。
四、工作方法
1． 閉環或恒電流、恒電壓三種運行模式：
○ 觸發板通過K1撥線開關選擇閉環或者恒電流恒電壓模式。觸發板調試時最好請用戶先選擇閉環一般調壓模式調試。（即K1請撥到閉環位置為一般調壓模式控制）
○ 觸發板可接入三相電流互感器信號和直接選擇恒電壓和恒電流控制。（請通過JP1和JP3跳線選擇短接S5和S7進行控制）。
○ 觸發板也可接入直流3V電壓和分流器75mV反饋信號進行直流負載的恒電流和恒電壓控制。
（請通過JP1和JP3跳線選擇短接S4和S6進行直流閉環控制）。
○ 觸發板可跟據不同要求場合取樣。 觸發板還可以與單片機及相應檢測傳感器組成外閉環自動控制系統。
2． 可選擇三種的輸入模式：
○ 4-20mA輸入。通過JP4跳線選擇短接S1。
○ 0-5V輸入。通過JP4跳線選擇短接S2。
○ 0-10V輸入。通過JP4跳線選擇短接S3。
3．可外接溫控保護開關和復位開關：（請參考接線圖）。
4．軟啟動調節：
觸發板可通過軟啟可調電阻設置調節軟啟動的時間，順時針方向調節為啟動時間更長。
5．限流保護：
觸發板 通過調節限流可調電阻設置限電流門檻值，順時針方向調節為低。
6．過流保護：
觸發板 通過調節過流可調電阻設置過電流門檻值，順時針方向調節為低。
五、異常狀態排除法
1、在較小的輸入控制信號時SCR接近100%輸出：
○ 可能觸發器在恒電流或者恒電壓工作模式狀態下，沒有接入反饋信號，導致觸發器積分系統誤判，請接入相應的反饋信號。
○ 觸發器在恒電流工作模式時，負載電流過小。
○ 檢查反饋信號是否接正確。
2、SCR無輸出，無電流或電壓：
○ 面板電源指示燈不亮，SCR無法工作，請檢查觸發器的電源是否接入正確。
○ 檢查缺相指示燈是否亮，如亮燈請檢查保護系統和同步信號是否接入。
○ 檢查過流指示燈是否亮，如亮燈證明已過流保護狀態，請檢查后斷電復位或短接復位開關進行復位。
3、觸發器出現用戶無法解決的問題，請不要猶豫跟我們聯系，我們會及時為您解決。


如應用在特出的負載場合請和我公司的技術支持取得聯系下載詳細說明書。
