產品簡介：

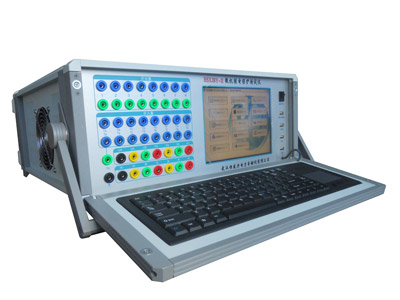

    HSXJBY-II微機繼電保護測試儀采用高性能工控機作為控制微機，直接運行Window XP操作系統，裝置面板帶有8.4 ” TFT真彩色LCD顯示器、內嵌式工業鍵盤。裝置前面板設有USB口可方便地進行數據存取、數據通信和進行軟件升級等。
    試驗的全過程及試驗結果均在LCD顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由工業鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。
    ◆ 數字信號處理器微機
    HSXJBY-II微機繼電保護測試儀采用高速數字控制處理器作為輸出核心，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊，每周波擬合的波形點數超過2000點。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。由于點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。
    ◆ D/A轉換和低通濾波
    HSXJBY-II微機繼電保護測試儀采用真16位D/A轉換器。16位分辯率保證了全范圍內電流、電壓的精度和線性度。由于D/A分辨率高和波形點數高，D/A轉換輸出的階梯波已具有相當好的波形質量，后級僅需較簡單的低通濾波器即可濾除高頻分量，還原出高質量、高穩定的正弦波，很好地克服了幅值和相位漂移等問題，
    ◆ 電壓、電流放大器
    相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。
    功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。

產品別稱：
    微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀。

產品特性：
    ◆ 經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；
    ◆ 高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
    ◆ 配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；
    ◆ 配備有外接USB接口，可以方便地進行數據存取和軟件維護；
    ◆ 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
    ◆ 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求；
    ◆ 采用獨特的算法，產生的波形精確，完全不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；
    ◆ 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2 ～ 20次諧波；
    ◆ 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出30A。在輸出電流達到30A時，波形仍能保證不失真、不削峰；
    ◆ 具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作；
    ◆ 提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等；
    ◆ GPS同步觸發誤差小于50μS；
    ◆ 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；
    ◆ 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
    ◆ 儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

技術參數：
    ◆ 交流電流源
     ◇單相輸出：6×30A
     ◇六相并聯：180A
     ◇最大輸出功率：≥250VA/相
     ◇各相輸出電流幅度、頻率和相位可以獨立調節
     ◇輸出精度：
                 0.1A～0.5A：±10mA
                 0.5A～10A：±0.2%
                 10A～30A：±0.5%
     ◇分 辨 率：
                 0.1A～10A：1mA
                10A～30A：10mA
    ◆ 單相連續輸出時間：
     ◇在 0～5A 范圍內，能連續輸出
     ◇在 5A～10A 范圍內，連續輸出時間 ≥45秒
     ◇在10A～20A 范圍內，連續輸出時間 ≥15秒
     ◇在20A～30A 范圍內，連續輸出時間 ≥5秒
    ◆ 交流電壓源
     ◇單相輸出：6×120V
     ◇最大輸出功率：≥60VA/相
     ◇六相有共用中性點的電壓源
     ◇各相輸出幅度、頻率、相位可以獨立調節
     ◇輸出精度：
                 1V～5V：±10mV
                 5V～120V：±0.2%
     ◇分 辨 率：
                1V～10V：1mV
                10V～120V：10mV
                1.2.3 直流電流源
     ◇單相輸出：-5A～+5A
     ◇最大輸出功率：≥100VA
     ◇輸出精度：
                 ±0.5A～±1A：±10mA
                 ±1A～±5A：±0.5%
     ◇分 辨 率：
                 ±0.5A～±1A：1mA
                 ±1A～±5A：10mA
    ◆ 直流電壓源
     ◇單相輸出：-150V～+150V
     ◇最大輸出功率：≥100VA
     ◇輸出精度：
                 ±1V～±10V：±10mV
                 ±10V～±150V：±0.5%
     ◇分 辨 率：
                 ±1V～±10V：1mV
                 ±10V～±150V：10mV
    ◆ 交流電壓、電流源角度
     ◇相角范圍：0°～ 360°
     ◇相角精度：±0.5°
     ◇相角分辨力：0.1°
    ◆ 交流電壓、電流源頻率
     ◇頻率范圍：1～1000Hz
     ◇頻率精度：
                 1Hz～100Hz：±0.005Hz
                 100Hz～1000Hz：±0.01Hz
     ◇頻率分辨力：1mHz
     ◇能輸出2～20次任意幅值的諧波
    ◆ 同步性
     ◇電壓電流同步性 ≤10μS
    ◆ 開入量
     ◇16路獨立開關接點輸入
     ◇兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性
     ◇計時精度：在小于1S時 ≤1mS
    ◆ 開出量
     ◇8對可編程開關空接點輸出
     ◇接點容量：
                 250VDC，0.5A
                 250VAC，0.5A
    ◆ 供電電源
     ◇交流輸入電壓
         額定值：220V ± 10%
         基準值：220V ± 2%
     ◇交流供電頻率：
         額定值：50Hz ± 10%
         基準值：50Hz ± 2%
    ◆ 箱體尺寸與重量
     ◇箱體尺寸：470×190×470mm3
     ◇重量：約23kg
    ◆ 使用環境條件
     ◇環境溫度：－10℃～+45℃
     ◇相對濕度：≤90%
     ◇大氣壓強：80～110kPa
