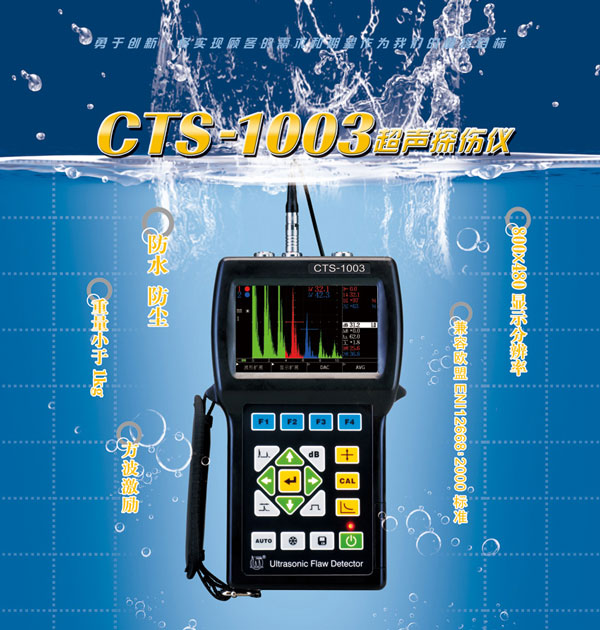

CTS-1003 型超聲探傷儀
CTS-1003 型超聲探傷儀自主創新、不斷超越！汕頭“超聲電子”最新推出全自主研制、集50多年超聲儀器制造經驗的高性能、超輕便攜、防水防塵儀器CTS-1003。儀器兼容歐盟EN12668：2000標準，采用工業級TFT顯示屏，具有全WVGA分辨率（800×480），完全勝任在室外和陽光直射的環境下工作。波激勵技術特別適合高衰減材料的檢測應用。
　　重量小于1kg、方波激勵、全WVGA分辨率（800×480）和防塵防水，在國內同行中無出其右，遙遙領先。
超聲波探傷儀是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、疏松、氣孔、夾雜等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、鉆井、軸承、鑄造、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
CTS-1003 型超聲探傷儀主要特點：
先進的電路設計、高達640MHz的采樣頻率，全WVGA分辨率（800x480）顯示，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證。
先進的方波激勵設計，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比；可調節激勵脈沖寬度，使在檢測薄工件和復合材料都具有較高的分辨率。
人體工程學優化設計的結構和外觀，實現了擁有4.3"顯示屏、內含電池和充電器，儀器重量卻只有0.95kg，在國內同行無出其右，操作和攜帶極為便利。
防塵、防水設計，完全符合IP65的要求，能可靠在雨中、潮濕和灰塵等惡劣環境下正常工作。
兼容歐盟EN12668：2000標準設計。
工業級、全WVGA的TFT顯示屏，使儀器能在不同角度提供極佳的顯示效果。
優化的操作面板、人性化的菜單設計，左、右手操作儀器都快捷無憂；多種輸入法輸入方式、中英文語言菜單選擇。
自動校準功能：包括快速自動校準材料聲速、探頭延時、探頭K值及儀器的基本性能指標測試。
閘門區域波形放大功能，可方便查看波形細節；波形顯示區域放大功能，加上優化的屏幕高寬比，確保回波分辨率更高。
DAC曲線：可方便地制作、修正、存儲、調用DAC曲線
報警時閘門內波形顏色變化、DAC曲線報警采用不同顏色提示功能，便于用戶區分。
內置智能型鋰電池充電器。電池、直流供電自動檢測和顯示；充電、供電自動切換，電池充電溫度雙重保護，安全性得以保證。
8小時以上的超長電池工作時間，長時間工作“源源不斷”。
USB外部接口，可軟件升級、數據轉存及打印，并可外接鼠標、鍵盤、U盤等外設。
CTS-1003 型超聲探傷儀主要技術性能：
發射脈沖
負方波，發射電壓25～250V連續可調，步進為25V。寬度30～1000ns連續可調，步進為5ns。在400Ω/200V設置時，雙沿小于10ns,高頻時自動優化為脈沖激勵
工作方式
單、雙
阻尼
400、80Ω
工作頻率
分寬帶、窄帶兩檔，寬帶：0.5～20MHz，窄帶：1.5～3MHz
增益
0.0～110.0dB ，步進值：0.1、1.0、2.0、6.0dB；0.1dB檔提供智能加速調節功能
聲速范圍
1000～15000m/s ，連續可調，內置30個常用的材料聲速值
檢測范圍
0.0～10000mm (鋼縱波) ，連續可調，最小步進值 0.1mm
檢波方式
正向、負向、全波、射頻（RF）
閘門及報警器
兩路閘門及硬件驅動實時報警信號，可選：進波報警、失波報警、DAC曲線報警，報警信號為聲報警
測量方式：峰值、前沿
顯示屏
工業級、TFT 4.3"WVGA彩色液晶顯示屏，分辨率800×480
脈沖移位
-7.5～3000μs
探頭零值
0～999.9μs
脈沖重復頻率
25～800Hz，自動、手動兩種調節方式
垂直線性誤差
≤3%
水平線性誤差
≤0.2%
靈敏度余量
≥60dB (200Φ2平底孔)
分辨率
≥36dB
動態范圍
≥32dB
抑制
(0～90)%，不影響線性與增益
電噪電平
<10%
接口
C9防水接口
USB HOST
電源
大容量鋰電池，無記憶效應，可連續工作8小時；
內置充電器(可另購外接充電器)；交流：220V
防塵/防濺/防水
符合IP65等級
超聲標準
兼容EN12668-1標準
符合JB/T 10061-1999標準
環境溫度
-30～50℃
相對濕度
20%～95%RH
重量
約0.95kg(含電池、內置充電器)
體積（高×寬×厚）
上部：215mm×126mm×53mm
nbsp;下部：215mm×104mm×42mm
