JH-XF 消防給水設備數字智能無壓巡檢裝置（簡稱：JH-XF消防巡檢控制柜）

問題的提出：

消防給水設備是各種水滅火系統的重要組成部分,其基本性能的優劣、日常維護管

理是否完善直接關系著被保護對象的安全,同時其基本性能與日常維護管理又存在

著緊密的關系。

一方面，日常的維護管理是消防給水設備維持基本性能的保證，另一方面，在消

防給水設備的設計中也應該考慮到方便日常的維護管理，實際上消防設施與非消

防設施比較，最大的不同之處就在于前者平時不用，戰時必須可靠的運轉，而后

者是平時常用，而消防作戰時可以停用。
近年來，消防給水設備在供水能力、設備體型和自動化程度等方面都有了長足的

發展，但即使如此，發生火災后消防給水設備不能正常運轉的火災案例屢見不鮮

，各地消防部門在日常的防火檢查中發現的消防給水設備形同虛設的情況也比比

皆是。

主要問題如下：

1、消防供水設備的供電電源長時間中斷，使水泵根本無法運轉；
2、消防水泵嚴重銹蝕，不能正常運轉；
3、消防水泵損壞或被雜物卡死；
4、消防給水系統的常開閥門被誤關，使系統無法出水；
5、常閉閥門被誤開，使供水設備所提供的水量短路回流；
6、系統的單向閥閥瓣損壞或被雜物卡死；
7、閥門開啟度不夠，局部水頭損失增加很多（第2～7項在防火檢查和消防驗收中

常見）。
綜合分析上述問題，供電中斷、閥門的誤開或誤關，這些屬人為原因造成,設備的

銹蝕和損壞屬日常維護管理不善造成。

這些問題的解決除加強管理外，采取技術措施也可以及早發現并促進及時解決,基

于以上考慮，我們開發“消防給水設備數字智能無壓巡檢裝置(消防巡檢控制柜)

”，系統采用工業計算機控制技術，對消防給水設備、電動閥、電磁閥等設備進

行巡檢、監測、控制。

JH-XF 消防巡檢控制柜工作環境
環境：無爆炸性塵埃、腐蝕性氣體
海拔：2000m
溫度：0-40℃
濕度：80%  無冷凝水
電源：380V/220V±10%、3相、50HZ
JH-XF 消防巡檢控制柜制造標準
遵守國際電工協會的IEC標準和國家GB標準
GB 50052-95 供配電系統設計規范
GB 50054-95 低壓配電設計規范
GB 50055-93 通用用電設備配電設計規范
GB 18608-2006 消防聯動控制設備

JH-XF消防巡檢控制柜結構（詳見樣本）

JH-XF消防巡檢控制柜設計原則
《JH-XF消防給水設備數字智能無壓巡檢裝置》總體設計原則是：以監控、數據采

集系統和工業自動化控制技術為基礎，自主開發的系統軟件為核心，通訊采用

RS485總線和Modbus協議，實現自動化檢測與控制，有效降低了設備維護人員的日

常工作強度，提高系統可用性并節約系統維護成本。
系統設計特別注重以下幾個方面：
可靠性：基于成熟的工業控制級的軟硬件產品架構；
實用性：在使用上完全尊重維護人員的使用習慣，一切為了操作者的方便而設計

使整個系統易于使
用，易于維護和升級；
易用性：全中文的操作界面，風格完全符合Windows軟件設計標準，稍有軟件知識

的管理人員經過簡
單培訓即可完全掌握；
功能完整:系統具有完善的歷史記錄和報警功能，人機界面豐富多彩，報警方式靈

活多樣，而且支
持AVI、FLASH等多種動畫效果；
安全性：考慮到消防的安全性要求，本軟件的所有“設置”操作均需要密碼才可

執行,系統共具有
999級操作權限，而且根據管理權限可以設置不同的管理級別；
開放性：采用微軟公司DCOM、OPC等最新的軟件技術，可以支持任何第三方的

ActiveX控件，支持任
何具有通訊協議的智能設備，而且可以和智能樓宇管理系統（IBMS）、數據庫系

統、專家
系統等進行聯接；
擴展性: 具有完全柔性的結構,可根據用戶需求增加或減少任何軟件模塊，像“搭

積木”一樣容易；
網絡化：操作者不但可以在本地局域網上查看或操作，也可以在

ntranet/Internet上通過客戶端軟
件或者IE進行操作。

系統設計同時體現如下原則：嚴格系統設計方案、設備選型科學周密性、選擇滿

足系統功能需要
的設備、功能強、操作方便，在滿足各項功能的前提條件下，盡可能降低費用。
即系統：先進型、可靠性、實用性和擴展性。

JH-XF 消防給水設備數字智能無壓巡檢裝置功能、特點
01、符合GA30.2-2002強制性標準，首家通過國家消防電子質量檢測檢驗中心型式

檢驗報告；
02、采用微機控制技術，技術先進，可靠性高，功能性強，操作簡便。
03、巡檢執行機構是低速驅動泵組，不會對水泵機械沖擊，特別是對大中功率消

防泵其意義更大；
04、具有無壓巡檢功能，水泵轉速低，泵不會出水，水系統不會對管網增壓，無

管網、噴頭破裂
之憂，并有防增壓保護措施；
05、巡檢執行機構是低速驅動泵組，低啟動電流，低功率損耗，降低運行維護成

本；
06、具有人工手動操作、人工操作單臺檢測、定期自動巡檢功能；
07、定期自動巡檢周期、巡檢時間可現場人為設定，巡檢周期0-720h可調，巡檢

時間0-20min可調；
08、對水泵電機的檢測運行速度、過載保護閥值可按需獨立設定；
09、具有水泵保護功能，水泵電機的過流、過壓、欠壓、缺相、短路等保護功能

；
10、在巡檢運行時遇消防信號立即自動退出巡檢運行，保證消防設備火災時的正

常運行；
11、具有故障聲光報警功能，直至人為現場解除故障為止；
12、具有完善的消防通訊接口，故障聲光報警與消防值班室有互動操作接口（即

通信功能）；
13、具有巡檢運行時的狀態、操作過程、電流、電壓顯示功能；
14、具有數據、故障自動記錄存儲功能，以便日后查詢；
15、數據、故障記錄的類型及發生的時間，顯示清晰易懂，一目了然；
16、對誤操作具有智能保護功能：
（1）防止同時巡檢多臺水泵；
（2）手動運行狀態限時，即由于長時間處于手動狀態，沒有進行巡檢，超過巡檢

周期設定的
時間則進行報警提示，以防止消防水泵長期處于非運行狀態而漏檢

JH-XF 消防巡檢控制柜擴展功能（根據需求設置）
1、故障報警信信息通過語音撥號通知管理人員；
2、電磁閥狀態的檢測；
3、消防水箱、水池水位信號的檢測；
4、電動閥的開啟度檢測，具有過扭報警功能；
5、絕緣監測報警保護，并與監控主機進行通信；
6、電機振動、電機軸溫度進行檢測監控；
7、消防設備的電氣組回路進行監測；
8、防火電動閥門、電磁閥門進行監測；
9、管網壓力進行監測；

10、水流量進行監測；

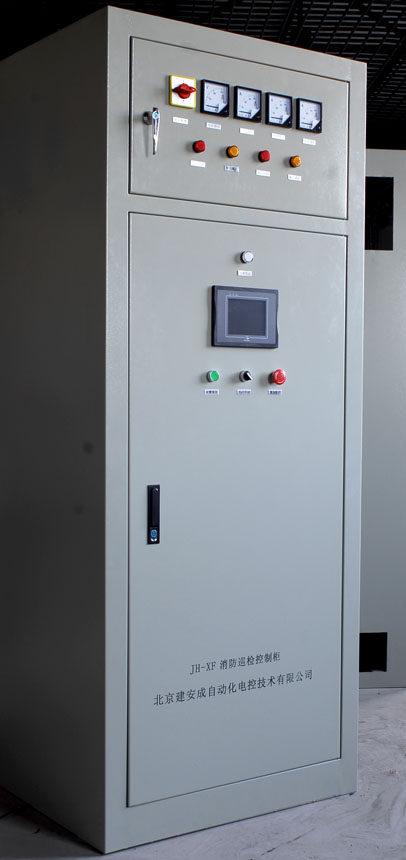

JH-XF 消防巡檢控制柜示例圖
