特 性--ICT的功能 ：

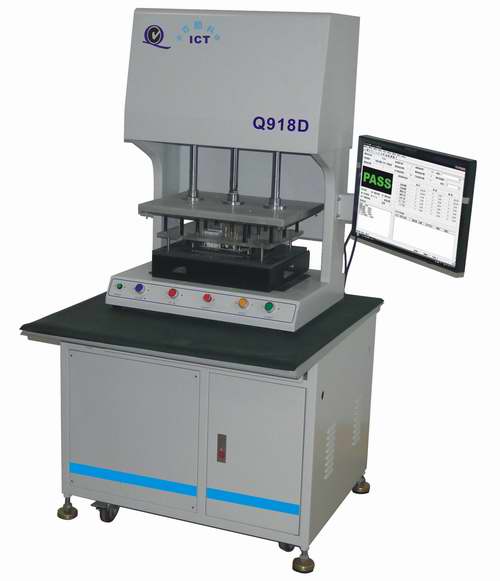

Q918D是我司根據市場需要，全新推出的一款電路板測試儀，可滿足業界目前對電路板常規元件、發光二極管亮度、按鍵測試、有源器件供電測試輸出電壓電流的測試需求。

◆短的數秒鐘內，全檢出組裝電路板(loaded PC board)上零件-電阻、電容、電感、電晶體、二極體、穩壓二極體、光偶器、繼電器等零件，是否在我們設計的規格內運作。

◆先期找出制程不良所在，如漏件(missing part)、折腳(bending)、短路(short)、錫橋(bridge)、反向(miss-oriented)、錯件(wrong part)、開路(open)、焊接不良等問題，回饋到制程的改善。 （電路板上的元件焊好以后，能測試元件的特性是否正常）

◆述故障或不良資訊以印表機印出測試結果，包括故障位置、零件標準值、測試值，以供維修人員參考。可以有效降低人員對產品技術依賴度，不需對產品線路了解，照樣有維修能力。

特性：電解電容器極性測試功能ECJ;  BGA及銀膠貫孔阻值測試   自動隔離點選擇功能;  自動開短路、元件學習功能;  連板展開及連板測試功能 ; WINDOWS視窗操作介面;  超強電路板圖形檢視功能；  超強測試報表及測試統計分析功能； 超容性； 品牌ICT程序均能兼容和相互轉換； 子板選側：跳過故障位打件的光板，不測試

    配備 EC Jet 測試技術，電解電容極性測試：

長久以來，電解電容極性(Polarity)測試一直是品保人員心中永遠的痛。 電解電容的反插在PCB上形同潛藏的不定時炸彈，不知何時有爆裂的危險。 傳統ICT對電解電容極性測試可測率僅30~50%，不但測試時間長，且漏判率高，而采用人工目視檢查亦同樣耗時而不可靠。

針對實裝電路板電解電容極性和并聯電容漏件測試，提出整體解決方案，可測率趨近于100%， 測試速度快而精確，真正解決您生產線電解電容測試的問題。針對電解電容，可測率趨近100% 固態防爆電解電容極性趨近100%測試 并聯電解電容漏件測試



    人性化Windows介面，操作簡單、上手容易





    強大的板示功能(Board View)

測試時可即時圖形顯示不良元件、腳位及針點位置，編輯時可隨點隨選或手動輸入零件編號、腳位、短/開路不良群組、網點列表等，方便問題查找及維修。

    五線式測試技術，最高可測四端元件

傳統二線、三線測試技術，均只能作較粗略之量測，易造成量測的死角。本公司機種采用五線式(5 wires)測試技術(2 wires信號， 2 wires測量表頭，1 wire Guarding)，可快速、精確量測。

    ATPD自動測試程式除錯

ATPD自動測試程式除錯(Automatic Testing Program Debug)，大幅節省DUT測試程式制作時間。

    完善統計分析報表，有效監控生產品質

針對被測板可作每日、每月或特定期間之測試資料統計分析。根據不良零件、不良針點排行，能很快找到生產問題點所在，有效地達到如針床品質、DUT品質等生產問題之監控。



   超強全自動學習功能（ATPD）

可快速完成程式調試，節約程式調試時間；先進的連板展開及子板偵測功能，連板展開后無需調試，子板偵測可實現對連板中缺板或無著件板自動刪略測試

     微電阻精密測試

使用四線測試技術可消除通道和針點接觸電阻，測試穩定，最小可測試0.05歐姆電阻。

完善的自我檢測功能，開機即對設備的量測卡、開關卡和I/O卡自檢，保證測試前設備的良好性。

    SFIS(option)----測試特點及系統選擇

 可搭配SFIS(Shop-Floor Information System)現場管理軟體連線

單步10個隔離點，對待測體信號源分流提供了更強的隔離效果，提高了測試的穩定。



預留SFIS系統、條碼掃描、方位監控、蓋章功能、紅外線保護等接口，客戶可根據需求進行選購。

測 試 參 數 ：

測試點數（標準配置）		384pins(Standard)  可根據客戶需求擴增
測試步驟		無限制
開關卡		每一通道卡有64個通道,128點（選件）
隔離點		每一測試有10個
測試速度		開/短路 : 0.5sec/1024 points   每一零件 : 2ms ~ 40ms/step
A/D...D/A		14 位元
信號源		AC 電壓 : 10mVPP ~ 2500mVPP   DC 電壓 : 10mV ~ ±1250mV   AC/DC 電流 : 10uA ~ 20mA   測試頻率 : AC 100 ~ 100KHz
測試范圍	電阻	0.1Ω ~ 40MΩ ±1%~5%
	電容	1pF ~ 40mF±2%~5%
	電感	1uH ~ 50H±2%~5%
	二極體及DR模式	0.1 ~ 6V±1%~3%
	穩壓二極體	0.1 ~ 15V±1%~3%（標配）或0.1~50V±1%~3%（選購全Realy開關卡）
	電晶體	三端測試Vce飽和電壓及β值
	場效電晶體	三端測試Vds, Cds , Rd(on)
	光藕器及繼電器，用四端測試其導通電壓或電阻
電解電容器極性測試		3端電解電容極性測試  ，2端漏電法
貼片元件空焊測試(選件)		可另選購SMD元件開/短路及空焊測試模組
阻抗串并聯		采用多頻率測試法或振幅相位法 （相位分離法，8°~82°）
主處理機		IPC相容主機
打印機(選件)		可另選購40Column單/雙色打印機
操作系統		WinXPSR2界面（選購）/Windows98SR2界面（標配），ICT軟件
使用電源		AC 100 ~ 240V
輕型壓床規格		460mm(W)×370 mm(D)×550 mm(H),氣缸行程：100mm ,缸徑：40φ，出力：100kg（at 5bar）
壓床選擇		1.輕型壓床.     2.夾手治具.      3.發針治具
電路板工作尺寸		180mm×300 mm
機器尺寸		485 mm(W)×500 mm(D)×325 mm(H)
供給氣壓		3~6kgs/cm2
選購功能		TAJ：SMD貼片元件開/短路及空焊測試模組；    穩壓IC測試功能：0~11V，0~20mA可程式；   LED亮度測試功能：0~11V，0~20mA可程式；    按鍵測試功能
