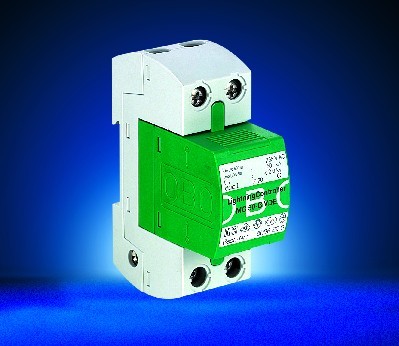

MC系列電源防雷器

MC50-B、MC125-B/NPE 高能量防雷器功能和特點

測試依據： IEC 61643-1 (02.98), and DIN VDE 0675/Part 6, E (11.89) / A1 (03.96) / A2 (10.96)
型號	MC 50-B
額定工作電壓 UN	230 V/ 50- 60 Hz
最大持續工作電壓 Uc	255 V
保護級別 依據于VDE 0675/Part 6 測試級別 依據于IEC 61643- 1	B class I
絕緣阻抗 Risol	> 100 MW
保護水平 Up	< 2kV
響應時間 tA	< 100 ns
測試?yán)纂婋娏鲾?shù)值 (10/350) 依據國際標準IEC 1312-1 (02.95)的雷電電流參數 最大電流 Iimp 電量 Q 能量 W/R	50 kA 25 As 0,63 MJ/W
滅弧能力 at Uc If	25 KA
工作溫度 J	-40°C up to + 85°C
相對濕度	￡ 95%
保護類型	IP 20
接線線徑 單股/多股 線規	10 – 50 / 10 – 35 mm2 AWG 8-2
安裝	固定于 35 mm DIN 型軌道上
顏色	灰 灰-綠
結構	密封火花隙
尺寸 依據于 DIN 43880 高 寬 深	100 mm 35 mm 75 mm

測試依據： IEC 61643-1 (02.98), and DIN VDE 0675/Part 6, E (11.89) / A1 (03.96) / A2 (10.96)
型號	MC 125-B/NPE
額定工作電壓 UN	230 V/ 50- 60 Hz
最大持續工作電壓 Uc	255 V
保護級別 依據于VDE 0675/Part 6 測試級別 依據于IEC 61643- 1	B class I
絕緣阻抗 Risol	> 100 MW
保護水平 Up	< 2,5kV
響應時間 tA	< 100 ns
測試?yán)纂婋娏鲾?shù)值 (10/350) 依據國際標準IEC 1312-1 (02.95)的雷電電流參數 最大電流 Iimp 電量 Q 能量 W/R	125 kA 62,5 As 3,9 MJ/W
滅弧能力 at Uc If	3 100 Aeff
工作溫度 J	-40°C up to + 85°C
相對濕度	￡ 95%
保護類	IP 20
接線線徑 單股/多股 線規	10 – 50 / 10 – 35 mm2 AWG 8-2
安裝	固定于 35 mm DIN 型軌道上
顏色	藍色
結構	密封火花隙
尺寸 依據于 DIN 43880 高 寬 深	100 mm 35 mm 75 mm
