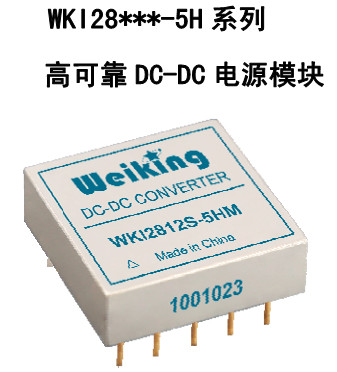

高可靠 DC-DC 電源模塊 WKI28***-5H 系列



主要特點：
高可靠、小型化
輸入電壓：16VDC～40VDC
輸出功率：5W
禁止功能
短路保護
輸入輸出光電隔離
雙列直插式全金屬密封

概述：
WKI28***-5H系列DC-DC電源模塊采用混合集成工藝、淺腔式雙列直插式金屬全密封結構，是航空、航天、軍用電子等高可靠應用領域的理想選擇。本系列包含單路輸出：5V、5.2V、12V、15V；
雙路輸出：±5V、±12V、±15V；共計7個型號，輸出功率均為5W。輸入電壓范圍為16VDC～40VDC，工作頻率約為430KHz。有禁止、輸出過流/短路保護等功能。

極限參數：
輸出功率：                5W
工作溫度(殼溫):          -55℃～105℃（M）/-40℃～85℃（E/I）
存儲溫度范圍:            -55℃～125℃（M/E/I）
焊接溫度(焊接時間 10S)： 300℃

型號	產品 資料	輸入 電壓	輸出 電壓	輸出 電流	輸出 功率	效率	源 效應	負載 效應	輸出 電壓紋波	封裝尺寸 L*W*H	工作溫度
單位		V	V	A	W	%	mV	mV	mVpp	mm	℃
WKI2805S-5H	2013.1.10	16~40	5	1	5	75	10	10	30	27.23*27.23*8.5	E/I級 -40~85 M級 -55~105
WKI2812S-5H			12	0.417	5	77	10	10	30
WKI2815S-5H			15	0.333	5	77	10	10	30
WKI285R2S-5H			5.2	0.96	5	75	10	10	30
WKI2805D-5H			±5	±0.5	5	76	10	10	30
WKI2812D-5H			±12	±0.208	5	76	10	10	30
WKI2815D-5H			±15	±0.167	5	78	10	10	30
