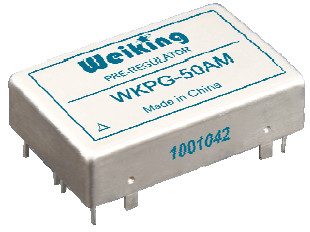

WKPG-50A 預穩壓模塊



主要特點：
產品滿足GJB181(MIL-STD-704)相關要求
瞬態抑制80V/50ms
尖峰抑制600V/20μs
跌落輸入8V/50ms
輸入電壓范圍(10～80)VDC
輸出功率范圍：4W～50W
禁止功能
工作溫度范圍Tc -55℃～+105℃（M）
可配合輸入范圍(16～40)VDC 模塊使用

概述：
WKPG-50A 前端預穩壓模塊為DC-DC 變換器配套產品，使用時連接于DC-DC 變換器前端，用來
處理系統輸入的浪涌電壓、尖峰電壓及瞬態跌落，經預穩壓處理后為DC-DC 變換器提供可靠的輸入
電壓。模塊內部采用表面貼裝元件組裝，并采用金屬外殼灌封封裝。廣泛應用于航空、航天等軍用
領域和有高可靠性要求的工業領域。
WKPG-50A 前端預穩壓模塊的三種工作模式：
欠壓工作模式：當母線電壓跌至16V 以下時，穩壓模塊進入BOOST 工作模式，輸出電壓20V，
當輸入電壓跌至8V 以下時，穩壓模塊關斷所有操作。
正常工作模式：當母線電壓在(16～40)VDC 時，穩壓模塊輸出跟隨輸入變化并低于輸入電壓約
0.6V。
浪涌、尖峰抑制模式：當母線電壓高于40V 時，預穩壓模塊將輸出電壓嵌位在37.5VDC左右，
并可以承受母線電壓最大80V/50ms 浪涌和50 歐姆阻抗下600V/20us 尖峰。
產品的設計與制造符合SJ20668-1998《微電路模塊總規范》和Q/WK20132-2012《微電路模塊
WKPG-50、WKPG-50A 型預穩壓模塊詳細規范》的要求。

極限參數：
輸入電壓（連續輸入）：38VDC 焊接溫度(焊接時間 10s)： +300℃
輸出功率： 50W 存儲溫度范圍: -55℃～+125℃（M/E/I）
工作溫度(殼溫): -55℃～+105℃（M）/-40℃～+85℃（E/I）
