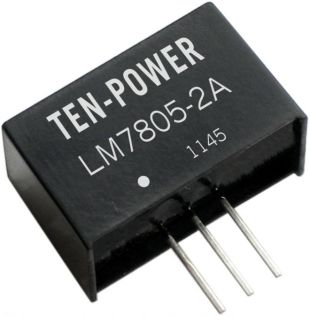

大電流2A開關型三端穩壓模塊LM7805-2A
地區城市：廣東省 －廣州 更新時間：2014-7-16 20:44:40
聯 系 人： 肖奧琳 有效期限：2015-7-16 9:50:18
公司名稱：廣州騰霄電子有限公司
電子信箱：market@ten-power.com 聯系電話：15889952240
產品特性
n 開關型、效率最高達96%
n 引腳兼容傳統78xx系列
n 滿載輸出電流2A
n 無需外加散熱片
n 短路保護,過熱保護
n 低紋波、噪聲
n 滿足UL94-V0要求
n MTBF>200萬小時
n 工作溫度：-40℃～+85℃
產品概述 TEN-POWER的LM78xx-2A系列是超小型、高效率的開關型穩壓器，是傳統78XX系列三端線性穩壓器的理想替代品，引腳兼容，可直接替代。它效率高、損耗小、發熱低，使用時無需外加散熱片。
|
產品型號一覽表 | |||||||
|
型號 |
輸入電壓（V） |
輸出 |
效率%（滿載時） | ||||
|
Min |
Type |
Max |
電壓（VDC） |
電流（mA） |
Min Vin |
Max Vin | |
|
LM7801-2A |
4.75 |
5 |
20 |
1.5 |
2000 |
81 |
78 |
|
LM78X2-2A |
4.75 |
5 |
20 |
1.8 |
2000 |
82 |
79 |
|
LM7802-2A |
4.75 |
5 |
20 |
2.5 |
2000 |
86 |
84 |
|
LM7803-2A |
4.75 |
5 |
20 |
3.3 |
2000 |
88 |
87 |
|
LM7805-2A |
6.5 |
12 |
20 |
5.0 |
2000 |
91 |
90 |
|
輸出特性表 | |||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
輸出電壓精度 |
100%的負載，輸入電壓范圍 |
±2 |
±3 |
% | |
|
線性調節率 |
輸入電壓從最低電壓到最高電壓，滿載 |
±0.5 |
±0.75 | ||
|
負載調整率 |
從10%的負載到100%的負載 |
±0.5 |
±1.0 | ||
|
紋波+噪聲 |
20MHz帶寬 |
25 |
80 |
mVp-p | |
|
短路保護 |
可持續，自恢復 | ||||
|
過熱保護 |
IC內置 |
150 |
℃ | ||
|
輸出限制電流 |
5000 |
mA | |||
|
開關頻率 |
100%負載，輸入電壓范圍 |
300 |
340 |
380 |
KHz |
|
動態負載穩定性 |
100%<->10%負載 |
±100 |
mV | ||
|
軟啟動時間 |
15 |
ms | |||
|
靜態電流 |
輸入電壓范圍 |
7 |
17 |
mA | |
|
溫度系數 |
-40 ℃～+85℃ |
±0.03 |
%/℃ | ||
|
最大容性負載 |
正輸出 |
1000 |
μF | ||
關于更多模塊請下載數據手冊
