如何識別與檢測電容器？

電容器簡稱電容，是電子電路中另一種十分重要的元件，主要用于濾波、耦合、旁路、能量轉換和延時等。

1．常規電容器

液晶顯示器中采用的電容種類很多，其外形如圖1所示，其中，鋁電解電容故障率較高。

常規電容器的容量通常有以下幾種表示法：

（1）直接表示法

通常在容量小于10000pF時，用pF做單位；容量大于10000pF時，用μF做單位。為了簡便起見，100μF～1 μF的電容常常不標注單位。

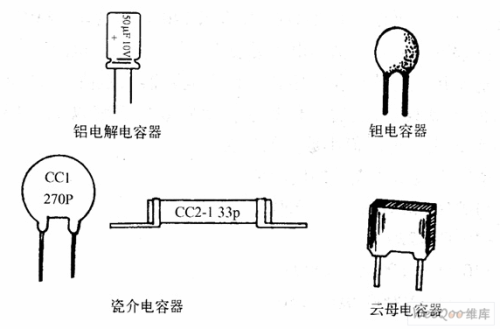

圖1 液晶顯示器中常規電容器的外形

（2）數碼表示法

通常采用三位數字表示，前兩位表示有效數字，第三位表示有效數字乘以10的冪次，單位為μF，如201表示200μF。容量有小數的電容器一 般用字母表示小數點，如1p5表示1.5pF。

數碼表示法有一種特例，就是第三位若是9，則電容量是前兩位有效數字乘以10-1，如229表示22×10-1pF。

（3）字母表示法

字母表示法是國際電工會推薦標注的方法，使用的標注字母有4個，即p、n、u、m，分別表示pF、nF、μF、mF，用2～4個數字和1個字母表示 電容量，字母前為容量的整數，字母后為容量的和1數，如1p5、4p7、3n9分別表示1.5pF、4.7μF、3.9nF。

（4）色環表示法

順引線方向，第一、二位色環表示電容量的有效數字，第三位色環表示倍數（分別用黑、棕、紅、橙、黃、綠、藍、紫、灰、白表示100～ 109），如電容色環為黃、紫、橙表示紉×103pF＝47000pF。

電容器的誤差一般用字母表示，具體含義是：C為±0.25pF，D為±0.5pF，F為±1％，J為±5％，K為±10％，M為±20％。

電容的耐壓有低壓和中高壓兩種，低壓為200V以下，一般有16V、50V、100V等：中高壓一般a 160V、200V、250V、400V、500V、1000V 1竽。

電容是否損壞一般采用代換法或測量法來判斷。測量電容器可采用電容表，也可采用指針式萬用表。其中，電容表法測量比較準確，指針式 萬用表一般只能判斷電容是否有容量，而不能測量容量的大小。

電容代換時要注意以下幾點：

（1）所代換的電容耐壓值不能低于原電容的耐壓值。

（2）無極性電容、有極性的電容不能混用。

（3）一些有極性的鉭電容，外觀很像瓷片電容，要注意區分。■
