在線式不斷電源系統(圖)

　　當市電正常供電時，市電經濾波回路及突波吸收回路后，分為兩個回路同時動作，其一是經由充電回路對電池組充電，另一個則是經整流回路，作為變流器的輸入，再經過變流器的轉換提供凈化過的交流電力給負載使用；此時若市電發生異常，則變流器的輸入則改由電池組來供應，變流器持續提供電力，達到完全不斷電。
　　

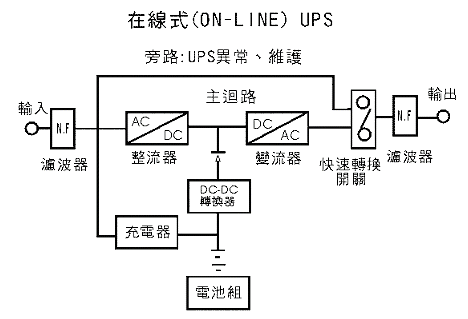

　　由此可知，在線式不斷電系統的輸出完全由變流器來供應，不論市電電力質量如何，其輸出均是穩定且純凈的正弦波電源。附圖在線式不斷電系統方塊圖。
