與兩節堿性電池和 USB 兼容的低損耗PowerPathTM控制器 具超低 IQ 和高效率降壓-升壓及雙路降壓型穩壓器

    凌力爾特公司今日 (Linear Technology Corporation) 推出了用于電池供電和后備電池應用的多功能、緊湊型電源管理解決方案系列中的最新 PMIC 成員 LTC3101。該微功率器件集成了一個低損耗電源通路控制器、三個高效率同步開關穩壓器 (一個降壓-升壓和兩個降壓)、一個電流限制為 200mA 的VMAX 輸出 (跟蹤較高電壓的輸入電源)、一個受保護的 100mA 熱插拔 (Hot Swap™) 輸出、按鈕接通/關斷控制、一個可編程處理器復位發生器和一個始終保持接通的 LDO，所有這些都在一個緊湊型、扁平 4mm x 4mm QFN-24 封裝中。

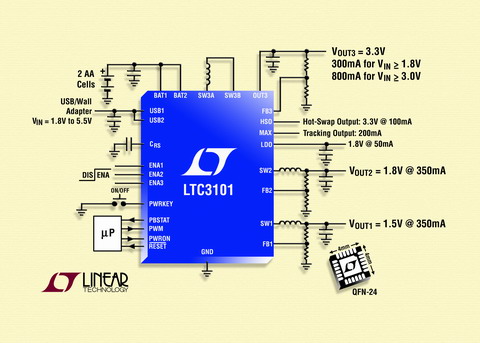

圖片說明：兩節堿性電池輸入多功能 PMIC 具降壓-升壓型穩壓器 + 雙路同步降壓型穩壓器 + LDO

    LTC3101 具有 1.8V 至 5.5V 的寬輸入電壓工作范圍，與采用兩節或三節鎳、鋰或堿性化學材料的 AA 或 AAA 外形尺寸的電池、標準單節鋰離子/聚合物棱柱形電池以及 USB 或 5V 交流適配器輸入電源兼容。此外，該器件的低損耗電源通路控制可無縫和自動地管理多個輸入電源之間的電源通路。“始終保持運行”的 VMAX 和 LDO 輸出負責為關鍵的功能或附加的外部穩壓器供電。內部排序功能和獨立的使能引腳提供了靈活的上電選項。
    LTC3101 的降壓-升壓型穩壓器可為高于 3V 的輸入電壓連續提供高達 800mA，非常適用于在整個 1.8V 至 5.5V 的輸入電壓范圍內有效地調節一個 3.0V 或 3.3V 輸出。LTC3101 的兩個降壓型穩壓器具有 100% 占空比工作，每個都能提供 350mA 的輸出電流，以及低至 0.6V 的可調輸出電壓。LTC3101 的內部低 RDS(ON) 開關實現了高達 95% 的降壓-升壓型穩壓器效率和高達 93% 的降壓型穩壓器效率，從而最大限度地延長了電池工作時間。此外，突發模式 (Burst Mode®) 操作在輕負載條件下優化了效率，總 IC 靜態電流僅為38uA (當所有的穩壓器均被啟用)，而在待機模式中則僅為 15uA (當 LDO 和 VMAX 輸出處于運行狀態時)。1.27MHz 的高開關頻率允許使用高度不到 1mm 的纖巧低成本電容器和電感器。此外，所有穩壓器在采用陶瓷輸出電容器時都可穩定，從而實現了非常低的輸出電壓紋波。
    LTC3101 采用緊湊型、扁平 (0.75mm) 4mm x 4mm QFN-24 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 3.95 美元。
照片說明：兩節堿性電池輸入多功能 PMIC 具降壓-升壓型穩壓器 + 雙路同步降壓型穩壓器 + LDO
    LTC3101性能概要：

   •低損耗電源通路控制：可無縫和自動地從電池供電變換為 USB 或交流適配器電源；
    •寬 VIN 范圍：1.8V 至 5.5V，與兩或 3 節 AA/AAA 電池和單節鋰離子電池兼容；
    •降壓-升壓型穩壓器： VOUT 為 1.5V 至 5.25V，就 VIN ≥ 3.0V 而言，IOUT 高達 800mA；
    •降壓型穩壓器：VOUT 為 0.6V 至 VIN，IOUT = 2 x 350mA；
    •高效率：降壓-升壓型穩壓器高達 95%，雙路降壓型穩壓器高達 93%；
    •超低靜態電流：38uA (突發模式，所有穩壓器都啟動工作)、15uA (待機模式)；
    •始終保持接通的 LDO：在50mA 時為 1.8V；
    •用于閃存卡的受保護 100mA 熱插拔輸出；
    •電流限制為 200mA 的VMAX 輸出；
    •按鈕接通/關斷控制；
    •可編程微處理器復位發生器；
    •可編程加電排序；
    •緊湊型 (4mm x 4mm x 0.75mm) 24 引腳 QFN 封裝。
