解讀Microsemi LCD背光技術發展趨勢

    目前LCD背光源以冷陰極熒光燈(CCFL)為主，隨著全球節能環保意識日益高漲，新型LED背光源開始廣受關注，成為CCFL的有力競爭者。LED由于具有高色彩飽和度、環保耐用等優點，已在手機、車載導航面板等中小尺寸LCD面板中獲得大量應用，目前正逐步向筆記本電腦、LCD TV等大中型尺寸LCD背光源市場滲透。

    “對高性能及色彩表現的需求，以及更佳的功率管理和能效將成為LCD背光技術發展的主要趨勢�！痹诒緦肐IC展會上，Microsemi公司模擬與混合信號事業部行銷總監Tom Kapucija在接受本刊專訪時指出，到2015年CCFL/EEFL市場份額將超過80%，帶有環境光傳感器(ALS)的動態背光模組(BLU)能夠進一步節約能耗并改善視覺效果。

    Microsemi在LCD背光技術領域已擁有15年的研發經驗，CCFL是該公司的核心產品，“我們一直堅持CCFL控制器領域的創新，在產品架構以及調光技術等方面擁有專利，并且擁有強大的系統支持，可為客戶提供完整方案支持。而且還將Microsemi在CCFL市場的領先地位拓展到LED市場。”Kapucija表示。LED取代CCFL是市場發展的未來趨勢，不過，目前LED技術本身也還面臨一些挑戰，例如發光效率較低，成本高、價格昂貴。隨著LCD背光向多種LED技術轉移，設計工程師需要應對來自功率管理、熱管理和色彩管理方面的新挑戰。

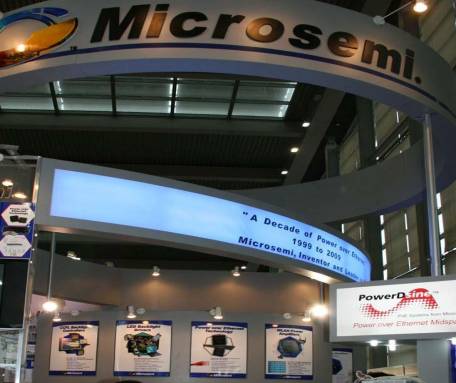

圖：Microsemi主力產品線亮相IIC

    不久前Microsemi新推出兩款CCFL逆變器控制器產品LX6503和LX6523，可大幅改善26~37英寸LCD TV以及基于HV-LIPS技術的最新一代40英寸及更大尺寸LCD TV的顯示質量和性能。兩者均可在為現有背光應用領域的24V逆變器拓撲提供可靠的燈管撞擊、綜合亮度控制模式和支持的同時，以簡化的控制器提供液晶電視／監視器顯示器所需的各項關鍵功能。

    “這兩款產品是Microsemi在2009年推出的眾多重要產品中的首批產品，”Kapucija介紹，與競爭方案相比，LX6503和LX6523具備更嚴格的燈管電流準確度特性。產品應用范圍包括各類背光驅動器、可見光傳感器和色彩管理系統解決方案等，這些產品將推動LCD TV、筆記本電腦、汽車及其他顯示平臺新興高效背光解決方案快速發展�！蹦壳癓X6503已被用于Microsemi與安森美半導體公司合作開發的32英寸液晶電視的LIPS方案。

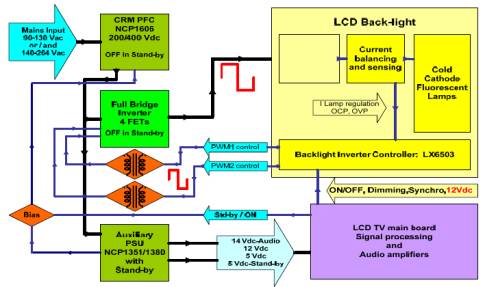

圖：400V HV-LIPS架構框圖

    通過CCFL IC和成本優化的逆變器模塊產品組合，Microsemi的背光管理技術專長目前已在單光源、雙光源和四光源背光面板產品中得到了應用。除CCFL背光解決方案外，Microsemi還通過其LED驅動IC產品系列支持LED背光面板。

    目前越來越多的LCD面板廠商開始轉向LED背光光源。針對這種趨勢，Microsemi公司推出了DAZL！系列第二代混合信號高電壓LED驅動器，DAZL！系列集成了所有必須的電源、模擬和邏輯單元，采用緊湊的彈片封裝，可用來驅動多個LED串，同時還能監測LED的電壓和電流，通過先進的電源管理算法對RGB電源輸出電壓進行自適應控制，實現最優化的性能�！霸撓盗挟a品的突出特點在于其可同時用于白光和RGB背光LED的驅動；此外高效的功率管理能力也是其優勢之一。”Kapucija介紹，“它還能夠獨立控制它12個端口中的每一個內部PWM電路，自動調節LED串之間的電流配合，以實現更精確的顏色和亮度的一致性，因此是LCD TV和其他大屏幕LCD顯示器的理想選擇�！�

    此外，Microsemi可見光傳感器和顏色管理產品又使CCFL和LED IC性能得到進一步增強。

    例如，新推出的光傳感器LX1973B，該器件采用創新的穹頂形透鏡封裝，用過暗電流消除技術對最低亮度等級進行優化，能夠在非常暗的環境光線下，提供精確的可控制響應。“LX1973B采用Best Eye工藝，因而能夠提供近乎完美的光適應波長響應曲線�！盞apucija強調，與常規的光傳感器不同，采用Microsemi專利技術的產品不需要紫外線和紅外線濾光器。該產品可適用于汽車顯示器、自動調光鏡和頭燈亮度自動控制等應用，也可用于筆記本電腦、LCD監視器、TV、手持顯示器、便攜式電話、數碼相機、公用電話亭和戶外照明等目標應用。
