2014年年初，全球領先的串行數據測試解決方案提供商——Teledyne LeCroy（力科）推出了具有8個模擬輸入通道、12-bit分辨率、以及高達1GHz帶寬的HDO8000混合信號示波器，該產品一經問世，即刻在測試領域引起強烈反響。通過市場反饋，Teledyne LeCroy（力科）發現測試領域中45%的市場被電機測試占據。

    為了更好的滿足市場的需求，2014年10月8日，Teledyne LeCroy（力科）專門發布了一款針對電機測試領域的最新的定制軟件——用于HDO8000混合信號示波器的三相電機驅動功率分析儀軟件。為了更好的將這款電機驅動功率分析儀軟件介紹給中國用戶，Teledyne LeCroy（力科）專門在北京隆重舉行了該產品的新品推介會。

    電機測試的完美組合

    一個完整的驅動系統是三相功率電子，電機/機械模擬和數字傳感器，以及嵌入式控制，且附有復雜的模擬，數字，串行數據和脈寬調制（PWM）信號的組合。通常示波器能夠捕獲更高速率的嵌入式控制系統或者功率半導體的活動，但是，一直不能夠測量功率驅動和效率。因此，長久以來，功率分析儀僅是一個單一的僅用于測量“黑盒子”驅動的輸入/輸出的功率和效率的使用工具，無法提供足夠的應對嵌入式控制和驅動系統調試所需要的強大的波形捕獲能力。因需而動，Teledyne LeCroy（力科）此次推出的用于HDO8000混合信號示波器的三相電機驅動功率分析儀軟件正好滿足了市場對功率分析儀的波形捕獲能力需求。

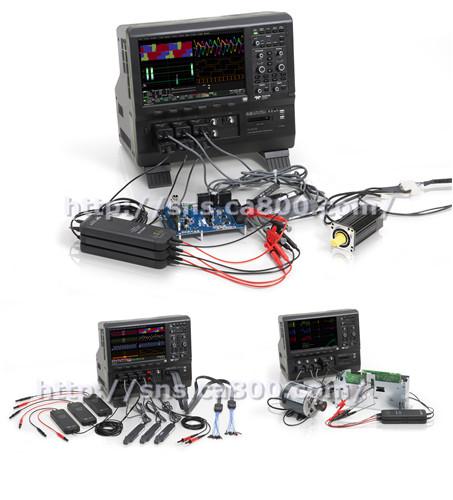

    Teledyne LeCroy（力科）戰略副總裁Conrad Fernandes先生表示：“帶有電機驅動功率分析軟件的HDO8000示波器能夠從驅動功率部件，單個的功率晶體管以及嵌入式控制系統中捕獲波形，并能夠只需要一臺高性能設備，即可執行對功率部件波形的三相功率分析，還集成了對電機速度和扭矩的測量，可實現對整個電機的所有部分的調試與分析，使得整個驅動系統能夠被更加快速和容易的得到驗證和調試，且可執行更加廣泛的驅動和電機功率及效率的測量。 ”具有8個模擬輸入通道，12-bit分辨率，以及高達1GHz帶寬的HDO8000混合信號示波器與三相電機驅動功率分析儀軟件的組合，是電機驅動嵌入式控制及功率部件調試的極佳方案。

    HDO8000及電機驅動功率分析儀軟件將被電機，電機驅動，變頻驅動，變速驅動，工業自動化以及運動控制等設備制造商所使用。設計中（汽車，電動工具，家用電器，電梯，風扇，吹風機，壓縮機，水泵，等等）集成了電機的設計工程師將使用該產品進行專有控制的驗證并完善整個電機系統的設計。

    靈活與超越

    用于力科的HDO8000混合信號示波器的電機驅動功率分析軟件可以獲得從電機驅動輸入到電機機械輸出的三相數字和波形的功率分析。包括有功功率，視在功率，無功功率，功率因素和相位角，效率以及各種電壓和電流參數的測量。而且，軟件還支持二瓦特計法表方法和三瓦特計法表方法，以及標準的火線-火線，火線-零線的電壓轉換。集中了電機的扭矩，速度，位置在內的所有電機測試方案。同時，其在使用的靈活性給用戶帶來全新的體驗。

    Conrad Fernandes先生表示：“HDO8000混合信號示波器的三相電機驅動功率分析儀軟件通過直觀的、圖形化的用戶接口向用戶提供了設置/連接向導。并可以實現任何單相或者三相驅動輸入和輸出的任意組合。”而且，電機驅動功率分析儀軟件還可集成幾乎所有類型的速度、旋轉或者位置傳感器，包括模擬和數字（脈沖）轉速、無刷DC（BLDC）霍爾傳感器、正交編碼接口（QEI）、以及旋轉變壓器。此外，霍爾傳感器以及QEI信號也能夠通過數字輸入的集成，保護珍貴的模擬輸入通道免受其它信號的影響。

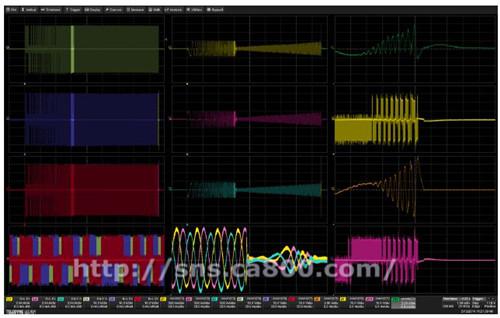

    力科的電機驅動功率分析軟件在體現使用靈活性的同時，而彰顯了其功能的全面性。通過力科的電機驅動功率分析軟件，可以將各種電壓，電流，功率（有功，視在，無功），相位角/功率因素，以及效率等參數都可以從捕獲的電壓和電流波形中計算得到，并顯示在一個表中。而且這個表是用戶可設置的，并且和所捕獲的波形同時被顯示，這和一般的功率分析儀所能提供的信息是等效的。此外，顯示任意一個周期測量參數的變化的波形也能夠被顯示，只要簡單的選擇表中的任意一個值即可獲得。這些波形和HDO8000示波器捕獲到的其它波形在時間上是關聯的，因此能夠用于關聯復雜的驅動行為特征與其它控制或者功率系統波形，以及調試驅動系統的問題。每一個測量組的統計細節亦能夠被顯示。這些額外的信息遠遠超出了一個功率分析儀所能夠提供的。

    同時，HDO8000的長采集內存（高達250 Mpts/Ch）為電機和驅動的動態響應分析提供了獨特的能力。比如說，在10 MS/s的采樣速率下可以連續捕獲25秒的波形。這使得我們能夠對動態驅動的行為特性有一個全面的理解，比如啟動，負載的應用，或者負載快速變化條件下，以及理解驅動響應問題與控制系統指示或者功率部件失效之間的關聯性。

    整裝待發

    Conrad Fernandes先生表示：“用于力科的HDO8000混合信號示波器的電機驅動功率分析軟件已經在位于紐約的Chestnut Ridge電機實驗室進行測試，也已經在世界范圍內的幾個關鍵客戶現場完成了“alpha”版本的測試。2014年10月8日，該軟件的“beta” 版本將正式面向全球用戶。作為“beta” 版本的一部分，任何已有HDO8000的用戶可以免費使用90天。到2015年1月，電機驅動功率分析軟件將開始銷售正式版，預計銷售價格為$6500。”

    為了更好的滿足各類用戶的不同需求，與該軟件系統應用相關的配套設備力科也已經全部準備齊全。通常情況下，用戶只需要使用標準的力科無源或者有源電壓探頭以及電流探頭就可以被用作功率的測量，因此不必需要重復投資探頭。其它的電壓和電流測量器件（電位或者電流變壓器，電流傳感器，Rogowski線圈，等等）也可以很容易很簡單的集成到HDO8000示波器上。另外，對于一些特殊領域的應用，力科也準備了HVD系列探頭，它可提供1000VRMS的隔離，最大2000VPK-PK 差分電壓額定輸入以及1%的增益精度，而且，擁有極高的性能且具有合理的價格。<
