徐霜

（安科瑞電氣股份有限公司，上海 嘉定 201801)

    摘要：本文分析了閉環霍爾電流傳感器的工作原理以及行業內的產品特點與選型，淺談其在變頻器中的典型應用

    1. 引言

    隨著經濟改革的不斷深入，節能降耗已經成為降低生產成本、提高產品質量的重要手段之一，而變頻調速技術正是順應了工業生產自動化發展的要求，開創了一個全新的智能電機時代。目前，該技術在電力、冶金、化工、造紙、食品、紡織等多種行業的電機傳動設備中得到實際應用，已經成為現代電力傳動技術的一個主要發展方向。用變頻器控制電機實現調速，可節省10%以上的電能。

    霍爾電流傳感器由于其優異的特性，越來越多的變頻器制造商選擇它作為電量監控的元器件。

    2. 工作原理

    霍爾電流傳感器是根據霍爾效應制作的一種磁場傳感器。它有兩種工作方式，即開環（直放式）和閉環（磁平衡式）。直放式霍爾傳感器的優點是電路形式簡單，成本相對較低；其缺點是精度、線性度較差，響應時間較慢，溫度漂移較大。為了克服它的不足，出現了閉環（磁平衡式）霍爾電流傳感器。

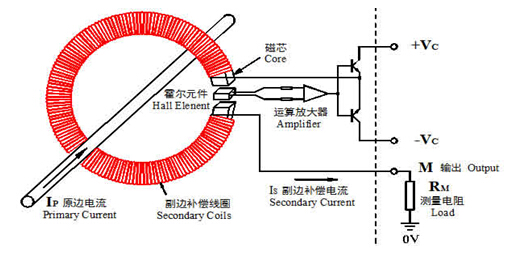

    閉環式霍爾電流傳感器又稱零磁通式霍爾電流傳感器，如圖1所示，它是由原邊電路、聚磁環、霍爾元件次級線圈、放大器等組成。當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

圖1

    3. 產品介紹

    3.1產品選型

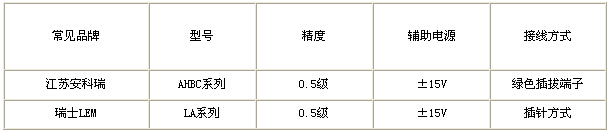

    閉環霍爾電流傳感器具有響應時間短、工作頻率高、過載能力強、高隔離度等眾多優點。一般情況下，根據輸入信號、外形、內孔尺寸來選擇霍爾電流傳感器。在傳感器行業內，江蘇安科瑞霍爾電流傳感器嚴格按照JB/T 7490-2007《霍爾電流互感器行業標準》規定的各項要求，相對于同行采用插針式接線不同，一律采用綠色可插拔端子，現場接線方便、可靠。常見的品牌產品如表1。

    表1

    3.2產品外形

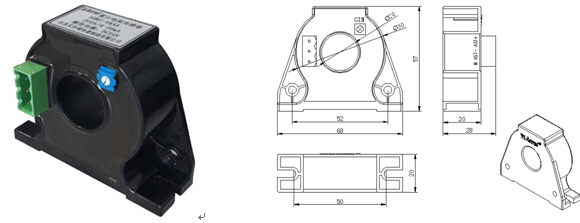

    型號：AHBC-LTA

實物圖 尺寸圖

    3.3技術指標

    響應時間：≤1us

    頻寬：100kHz

    失調電流：0.1mA

    工作溫度：-25～70℃

    存儲溫度：-40～80℃

    輸出負載：根據不同輔助電源、輸入信號、輸出信號而定

    輸入過載能力：輸入量程最大值2倍可恢復正常工作

    耐壓：3.5kV/50Hz/1min

    4. 應用

    4.1 傳感器應用在變頻調速回路

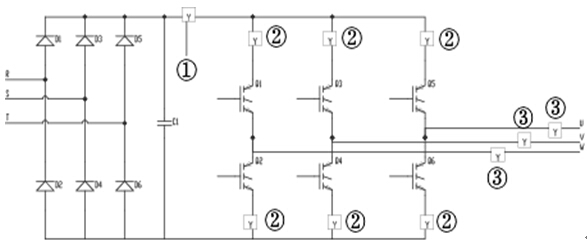

圖2 變頻調速回路 Y為霍爾電流傳感器

    圖2中①用于檢測母線的直流電流，當檢測出主回路中出現異常脈沖，或有效值超出標準時，迅速切斷逆變觸發電路的觸發脈沖，保護逆變和整流模塊；

    圖2中②用于檢測兩橋臂的中的電流差，由于換相失敗很容易使一相中上下兩橋臂中的IBGT模塊因過流而損壞，此時要求短路電流保護在短路檢出后10us內切斷門驅動電路，這種逆變器必須采用快速過電流保護裝置，可以用霍爾電流傳感器檢測每個橋臂中的電流，若因換相失敗造成上下橋臂同時導電，則相應的兩個傳感器同時檢出電流信號，經與基準電壓比較轉換成方波后，通過門電路控制封鎖所有的逆變觸發脈沖，切斷短路途徑，保護昂貴的IBGT模塊；

    圖2中③用于檢測輸出電流的波形,接入逆變器的輸出回路中，用來檢測隨頻率變化的交流電流，可以更好地控制觸發脈沖，也可以提供用電設備的過載信號

    4.2 使用注意事項

    1、為了得到較好的動態特性和靈敏度，必須注意原邊線圈和副邊線圈的耦合，要耦合得好，最好用單根導線且導線完全填滿霍爾傳感器模塊孔徑；

    2、使用中當大的直流電流流過傳感器原邊線圈，且次級電路沒有接通電源|穩壓器或副邊開路，則其磁路被磁化，而產生剩磁，影響測量精度（故使用時要先接通電源和測量端M），發生這種情況時，要先進行退磁處理。其方法是次邊電路不加電源，而在原邊線圈中通過同樣等級大小的交流電流并逐漸減小其值；

    3、在大多數場合，霍爾傳感器都具有很強的抗外磁場干擾能力，一般在距離模塊5-10cm之間存在一個兩倍于工作電流Ip的電流所產生的磁場干擾是可以忽略的，但當有更強的磁場干擾時，要采取適當的措施來解決。通常方法有：

    ① 調整模塊方向，使外磁場對模塊的影響最小；

    ② 在模塊上加罩一個抗磁場的金屬屏蔽罩；

    ③ 選用帶雙霍爾元件或多霍爾元件的模塊；

    ④ 測量的最佳精度是在額定值下得到的，當被測電流遠低于額定值時，要獲得最佳精度，原邊可使用多匝，即：IpNp=額定安匝數。另外，原邊饋線溫度不應超過80℃。

    5. 結束語

    霍爾電流傳感器因其眾多優點，通過對大電流進行精確的檢測和控制，保證了變頻器產品安全可靠的運行，使變頻器在正常輸出的同時，能對異常狀況及時處理。提升了變頻器的可靠性，提高了變頻器的安全品質。所以霍爾電流傳感器在變頻器里的優勢越來越明顯，已成為變頻器行業中不可缺少的一部分。

    參考文獻：

    （1）安科瑞電氣股份有限公司.電量傳感器選型手冊,201407版.

    （2）謝文和.傳感器及其應用[M].北京：高等教育出版社，2003.

    作者簡介：徐霜，女，本科，安科瑞電氣股份有限公司，主要研究方向為電量傳感器設計<
