日前，致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布，其旗下友尚推出TI首款面向總線供電 Thunderbolt™ 應用的全面集成型電源解決方案---TPS65980 DC/DC 開關穩壓器。該產品的推出進一步壯大其業界領先的 Thunderbolt™ 產品陣營。
TPS65980是大聯大友尚代理的TI認證Thunderbolt™ 單埠外設參考設計的核心器件，不僅可簡化電源鏈，而且還可加速硬盤驅動器、固態驅動器以及音視頻解決方案等總線供電應用的設計。除此之外，TI 還為 Thunderbolt 應用提供完整系列的電源管理、開關、多任務器和接口解決方案。
與此同時，TI的TPS22981 電源多任務器、TPS22920L 負載開關和 LM3481升壓轉換器可為主機與外設設備的有源線纜及所連接設備傳輸和接收電源。HD3SS0001 視頻開關還可直接連接至 Thunderbolt 控制器，對 Thunderbolt UART 發送/接收對和 DisplayPort 主鏈路進行切換。在線纜解決方案中，TPS22986 電源多任務器可自動選擇合適的 3.3V 電源，為有源線纜電路供電。
Thunderbolt 技術現已成為 PC 主機與外設設備及顯示設備之間數據傳輸?shù)淖羁焱緩健Ｋ诿客ǖ?10 Gbps 全雙工帶寬下，將高速資料 (PCI Express) 與顯示 (Display Port) 整合在統一協議上。Thunderbolt 2 在單個 20Gbps 全雙工信道中整合兩個信道，可實現 4K 視頻等未壓縮高帶寬數據的傳輸。
TPS65980的主要特性與優勢：
最高集成度：集成所有電源管理功能，可滿足 Thunderbolt 總線供電設備的電源需求，與分立式解決方案相比，可將總體 BOM 成本降低 50%，同時還將解決方案尺寸縮小 40%；
Thunderbolt 認證：作為Thunderbolt 總線供電解決方案的唯一推薦認可解決方案，TPS65980 可幫助用戶縮短設計時間；
高輸出電流：提供高達 3.5A 的輸出電流，當設備接入10W 的總線供電終端時，還可實現超過 90% 的高效率。其自動熱關斷及電源排序的功能可為設計提供更高的靈活性。
工具協助設計：
TI 為 Thunderbolt 產品線提供一系列支持工具，可加速產品上市進程。TI Designs Thunderbolt™ 單埠外設參考設計針對總線及自供電外設進行了測試和認證，可說明設計人員加速產品上市場進程。此外，TI 還針對 Thunderbolt 產品系列的每款器件提供了 EVM，包括 TPS65980EVM，其可為評估器件性能和工作特性提供便捷的途徑。

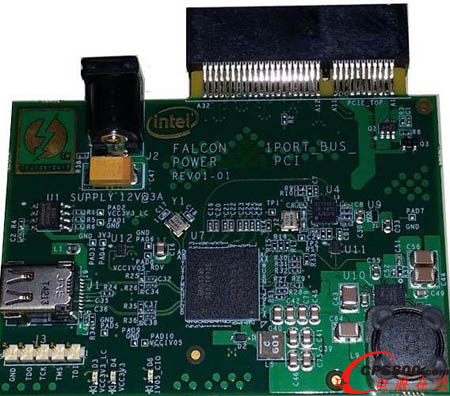

圖示1-展示板照片
圖示2-線路圖
圖示3-方案方塊圖<
