Acrel-6000電氣火災監控系統在蛟河市林業科技推廣中心中的應用
徐霜
安科瑞電氣股份有限公司 上海嘉定
摘要 安科瑞剩余電流式電氣火災監控系統通過ARCM剩余電流式電氣火災監控裝置或數字型剩余電流互感器，對商場、賓館、機場、銀行、醫院、廠房等建筑低壓配電系統進行電氣火災監控。本文通過對蛟河市林業科技推廣中心電氣火災監控系統項目的介紹，重點闡述Acrel-6000電氣火災監控系統所實現的功能及其重要意義。
1.前言
蛟河市位于吉林省東部，長白山西麓，松花湖畔，地處東經126°5'—127°56′，北緯43°09′。幅員面積6429平方公里，人口47萬，下轄2鄉、8鎮、6街、2個省級開發區和1個縣級經濟開發區，。蛟河林業經營總面積45.56萬公頃，活立木總蓄積量2849萬立方米，森林覆蓋率58.5%，是吉林省重點林區之一。
蛟河市林業局始建于1963年，現有固定資產67863萬元，林業職工5800人，其中專業技術人員 374 人。全局基層黨組織23個，黨員1053人。企事業單位56個，其中國有企業場圃19個，機關事業單位37個，包含有19個機關科室、 16個林業站、1個物業指導中心、1個木材檢查站。是集政、事、企職能為一體的縣級地方林業管理部門。
2.系統需求分析
探測漏電電流、過電流、超溫度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態。
3.參考標準
近年來，國家為了加大電氣火災監控防范的力度，相繼制訂或修改了一批相關標準規范，加強對電氣火災的預防,主要有：
3.1 GB50045-95(2005版)《高層民用建筑設計防火規范》，其中在條文9.5.1里規定:高層建筑內火災危險性大、人員密集等場所宜設置漏電火災報警系統。
3.2 GB50016-2006《建筑設計防火規范》，在條文11.2.7里規定:下列場所宜設置剩余電流動作電氣火災監控系統。這些場所包括各種類型的影劇院、館所、倉庫、住宅小區、醫院、商店、學校等等。
3.3 國家標準《建筑電氣火災預防要求和檢測方法》有關條文也明確要求“應在電源進線端設置自動切斷電源或報警的剩余電流動作保護器”。
3.4 電氣火災監控系統的產品應滿足:GB14287.1-2005《電氣火災監控設備》、 GB14287.2-2005《剩余電流式電氣火災監控探測器》、GB14287.3-2005《測溫式電氣火災監控探測器》。
3.5 電氣火災監控系統的安裝和運行應滿足GB13955-2005《剩余電流動作保護裝置安裝和運行》。
3.6 電氣火災監控系統的供電應滿足GB50052《供配電系統設計規范》的要求。
3.7 電氣火災監控系統的設計應滿足《電氣火災監控系統的設計方法》的要求(暫行規定)。
4.系統組成
蛟河市林業推廣中心電氣火災監控系統由電氣火災監控設備，電氣火災探測器以及漏電流互感器組成。
本項目通訊總線共接入二條通訊總線，總線在配電室手拉手串接后，接入壁掛式后臺，組成電氣火災系統的大動脈。箱體中漏電流互感器通過電流線接入漏電探測器，漏電探測器實時顯示漏電情況。以上所述組成一套信號穩定，精度可靠的電氣火災監測系統。本系統組網共分為三層：
1）站控管理層
站控管理層針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如觸摸屏、UPS電源等組成。監測系統軟件對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況。
監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。
UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。后臺監控設備設置在自維變電所中。
2）網絡通訊層
通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。
3）現場設備層
現場設備層是數據采集終端，主要為ARCM200L系列剩余式電氣火災監控探測器。

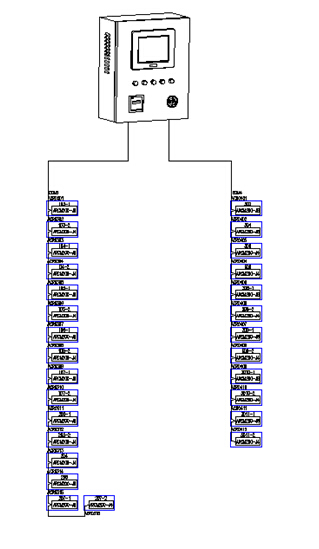

系統結構拓撲圖如下：
5.電氣火災設備
5.1 Acrel-6000電氣火災監控后臺：
主要技術參數
電源：
① 額定工作電壓AC220V（-15% ～ +10%）
② 備用電源：主電源欠壓或停電時，維持監控設備工作時間 ≥4小時
工作制：
24小時工作制
通訊方式：
RS485總線通訊，Modbus-RTU通信協議，傳輸距離1km，可通過中繼器延長通訊傳輸距離
監控容量：
① 監控設備最高可監控200個監控單元（探測器）
② 可配接ARCM系列監控探測器
監控報警項目：
① 剩余電流故障（漏電）：故障單元屬性（部位、類型）
② 溫度報警（超溫）： 故障單元屬性（部位、類型）
③ 電流故障（過流）： 故障單元屬性（部位、類型）
監控報警響應時間： ≤30s
監控報警聲壓級（A計權）：≥70dB／1m
監控報警光顯示：紅色LED指示燈，紅色光報警信號應保持，直至手動復位
監控報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動
