AFPM100消防設備電源監控系統在寶地斯帕溫泉度假區項目項目中的應用
徐霜
安科瑞電氣股份有限公司 上海嘉定
摘要 : AFPM100消防設備電源狀態監控器是AFPM消防設備電源監控系統的核心，監控設備通過RS485總線與多臺傳感器相連，構成集散式消防設備電源監控系統，實時監控消防設備電源的工作狀態。本文通過對寶地斯帕溫泉度假區項目項目的介紹，重點闡述AFPM100消防設備電源狀態監控器所實現的功能及其重要意義。
1.前言
寶地斯帕溫泉小鎮項目坐落在阜新市阜蒙縣東梁鎮溫泉規劃區，總占地面積約1500畝，總投資約45億元，是以特色文化旅游為特色，以溫泉為基礎的綜合型地產項目，集休閑旅游、居住、娛樂、綠色農業為一體.計劃分三期建設，一期將重點打造環境景觀、養生溫泉、生態農業溫室集及溫泉商業業態，從而完善項目配套，為東梁溫泉城的建設奠定基礎。 寶地溫泉斯帕溫泉項目由美國斯道沃建筑規劃公司進行概念規劃設計，項目本著“尊重資源、尊重土地，尊重人”的原則，結合阜新歷史城市文化，規劃設計了一座融匯阜新八大文化的“阜新之窗”。她融合了“溫泉文化”、“紅山文化”、 “茶海文化”、“煤礦文化”、“佛教文化”、“瑪瑙文化”、“敖包文化”、“阜新名人之窗”等八大文化。每個文化建造一個特色展區，并形成文化產業游覽區，讓來到這里的人從過去、現在到未來，展望一個蓬勃發展的新阜新。 都市農業觀光區占地300畝，建筑面積約43000平方米。建設農業公園、體驗農園、科普教育、民俗民宿等內容，形成生態觀光、綠色餐飲、田園住宿、農事體驗、健康養生、科普教育、休閑娛樂于一體的集錦式農業觀光園，打造阜新市民的戶外健康休閑基地。
2.系統需求分析
探測消防設備電源的過壓、欠壓、缺相、供電中斷度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態。
3.參考標準
近期，國家為了加大消防設備電源監控防范的力度，相繼制訂或修改了一批相關標準規范，加強對消防設備電源的預防。主要有：
3.1．GB28184-2011《消防設備電源監控系統》。
3.2．GB25506-2010《消防控制室通用技術要求》。
4.系統組成
寶地斯帕溫泉度假區項目項目由消防設備電源狀態監控器、傳感器組成。本項目通訊總線共接入兩條通訊總線，總線在各消防配電箱手拉手串接后，接入壁掛式后臺，組成消防設備電源監控系統的大動脈。箱體中傳感器通過主機進行24V直流供電。以上所述組成一套信號穩定，精度可靠的消防設備電源監控系統。本系統組網共分為三層：
1）站控管理層
站控管理層針對消防設備電源監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如顯示屏、UPS電源等組成。監測系統軟件對現場各類數據信息計算、分析、處理，并以文字、數顯、聲音、指示燈等方式反應現場運情況。
監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。
UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。
后臺監控設備設置在消控室中。
2）網絡通訊層
通訊介質：系統主要采用阻燃屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。
電源介質：通過阻燃兩芯線由上位機對現場所有傳感器供直流24V電源，從而保證在任何情況下模塊都能夠保持工作狀態。
3）現場設備層

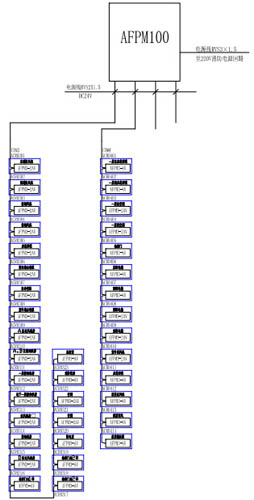

現場設備層是數據采集終端，主要為AFPM3-2AV系列傳感器、AFPM3-AV系列傳感器。系統結構拓撲圖如右圖所示：
5.消防設備電源設備

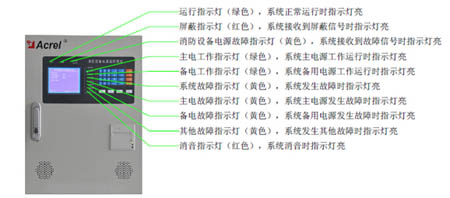

5.1、 AFPM100消防設備電源監控后臺：
主要技術參數
電源
●主電源：AC220V 50Hz（允許85%－110%范圍內變化）
●備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h
●監控器為連接的模塊（電壓/電流信號傳感器）提供DC24V電源
工作制
24小時工作制
通訊方式
Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離500m（若超過可通過中繼器延長通訊傳輸距離）。
監控容量
≤128點
操作分級
●日常值班級：實時狀態監視、歷史記錄查詢。
● 監控操作級：實時狀態監視、歷史記錄查詢、探測器遠程復位。
