徐霜

安科瑞電氣股份有限公司 上海嘉定

    摘要：本文簡述了消防設備電源監控系統的組成原理，分析了消防設備電源監控系統在應用中的設計依據和相關規范。通過安科瑞消防設備電源監控系統在大連吉祥e家項目的實例介紹，闡述了消防設備電源監控系統功能的實現及其重要意義。

    0 項目概述

    大連吉祥e家項目占地160萬平方米，地處大連市區、開發區、金州區三地交匯的核心位置，城市北進東擴的必經之路。項目位于金馬路CBD核心入口處。本項目設計范圍為吉祥e家小區4#、15#、16#、19#、20#及地下車庫A消防電源回路。本項目在消防負荷配電箱內安裝消防電源電壓信號傳感器，消防設備電源狀態監控器設置于消防控制室內，系統采用總線形式組網。

    1 用戶需求

    本項目要求消防設備電源監控系統能通過對吉祥e家消防設備的供電電源的故障和異常狀態進行監控，及時報警提醒相關人員消除這些隱患，防止發生火災時，消防設備無電可用，設備不能正常投入使用。

    為便于值班監控管理，中央主機應具有以下主要功能：

    1)按照配電圖紙，對各回路消防設備進行監控，掌握消防設備電源的運行情況。

    2)消防設備電源監控系統內部能夠?qū)崿F(xiàn)統一的監控平臺，能夠得到系統內部全部參數的實時數據；對整個消防設備電源監控系統的智能化管理，能夠通過檢測消防設備電源的電壓狀態等相關信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相等故障信息。

    3)主機對監控報警和故障報警事件應具有實時打印事件編號、監控部位、事件性質、報警參數及日期時間等數據的功能。報警事件數據應專門儲存，有獨立的查詢界面，并不可修改，以供故障責任分析之用。

    4)除以上條款要求外，主機的其它功能和性能尚應符合國標GB 28184-2011 《消防設備電源監控系統》的規定及GB 25506-2010 《消防控制室通用技術要求》的標準。

    2 引用標準

    系統的設計滿足以下所列制造和試驗標準：

    ISO/IEC11801 《國際綜合布線標準》

    GB/50198 《監控系統工程技術規范》

    GB28184-2011 《消防設備電源監控系》

    GB25506-2010 《消防控制室通用技術要求》

    GB/T 50314-2006 《智能建筑設計標準》

    GB50016-2006 《建筑設計防火規范》

    GB50303-2002 《建筑電氣裝置工程施工質量驗收規范》

    JGJ 16-2008 《民用建筑電氣設計規范》

    GB50052-2009 《供配電系統設計規范》

    GB50054-2011 《低壓配電設計規范》

    3 解決方案

    3.1系統結構

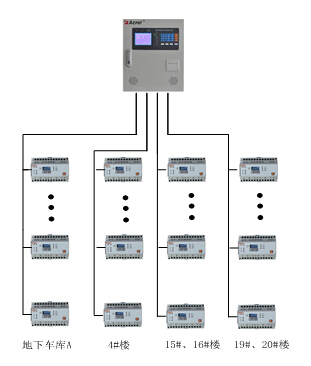

    吉祥e家消防設備電源監控系統采用消防設備電源狀態監控器+電壓傳感器的兩層結構組網模式。根據項目實際要求，為該項目配置消防設備電源監控系統的電壓傳感器型號為：AFPM3-2AV、AFPM3-AV，消防設備電源狀態監控器型號為：AFPM100/B。AFPM100/B設置在消防控制室內，引出4根RS485總線及DC24V電源線與現場配電箱內的傳感器相連。系統拓撲結構如下圖：

    3.2 系統功能

    3.2.1監控報警功能

    a. 被監控設備電源回路開關狀態

    b. 被監控設備電源的工作狀態（電壓、電流及報警狀態信息）

    c. 報警響應時間：≤100s

    d. 報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動

    e. 報警光信號：紅色LED指示燈常亮

    3.2.2控制輸出功能

    a. 對個別或全部被監控設備的報警繼電器進行遠程遙控操作

    b. 監控器控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

    3.2.3故障報警功能

    a. 監控器與模塊（電壓/電流信號傳感器）之間的連接線斷路、短路

    b. 監控器主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）

    c. 監控器與其分體電源間連接線斷路、短路

    d. 當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號

    e. 故障報警響應時間：≤100s

    f. 故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動

    g. 故障報警光信號：黃色LED指示燈常亮

    h. 故障期間，非故障回路的正常工作不受影響

    3.2.4自檢功能

    a. 連接檢查：通信線路及分體電源線路的斷路、短路

    b. 設備自檢：手動檢查或系統自檢

    c. 自檢耗時：≤60s

    3.2.5報警記錄功能

    a. 記錄10000條相關故障報警信息

    b. 報警類型：故障類型、發生時間、故障描述

    c. 報警事件查詢

    d. 報警記錄打印

    3.2.6打印功能

    監控系統可漢字打印，可打印報警事件及時間、故障事件及時間。

    3.2.7消音

    在發生報警或故障等警報情況下，監控設備的揚聲器會發出相應的報警聲加以提示，按“消音”鍵揚聲器終止發出警報，報警燈綠燈亮。期間工作人員可以對有關故障進行處理。一切回歸正常，報警燈滅。如有新的故障發生時，消音指示燈滅，揚聲器將再次發出警報聲。

    4 結束語

    大連吉祥e家消防設備電源監控系統能夠?qū)ο�防設備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。

    參考文獻

    [1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

    [2].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣 2010. 6
