徐霜1

1安科瑞電氣股份有限公司，上海 嘉定 201801；

    摘要：介紹羅店鎮市民服務中心，采用智能電力儀表，采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-3000型電力監控與電能管理系統實現配電回路用電的實時監控和管理。

    1、概述

    羅店鎮位于寶山區西北部，東與楊行、月浦兩鎮接壤，西隔楊涇與嘉定區相望，北與寶山工業區為鄰，南與顧村鎮相連，距市中心24公里，是一座既有江南水鄉自然風光，又有悠久人文內涵的歷史古鎮。全鎮現轄行政村15個，居委14個。鎮域面積44.19平方公里，人口逾26萬。

    本項目是為羅店鎮市民服務中心樓層配電部分的電能管理系統。

    2、需求分析

    現場為一座8層樓房。電能管理系統需要實現數據集中管理、分析處理。軟件大概功能要求如下：

    電壓、電流、功率、功率因數及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示。各回路子畫面上顯示該回路各電參量、回路名稱、電流越限值等信息。

    對各回路的電流繪制趨勢曲線，便于分析該回路配電運行工況。

    對各回路的電能集抄功能，并可生成時間段內符合客戶管理需求的用電報表。

    本技術條件適用于羅店鎮市民服務中心樓層配電箱電能管理系統。供方產品應具有高安全性與可靠性、易于擴展、便于維修與維護。供方提供的產品應至少滿足本技術條件，但不僅限于此，其技術性能應滿足對配電室數據監控的要求。

    3、系統方案

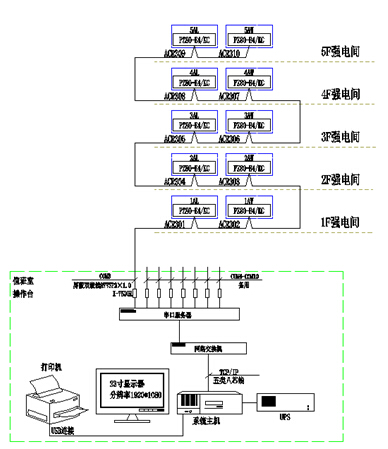

    管理系統主要實現羅店鎮市民服務中心樓層配電箱實時用電監測與電能管理。監控范圍為8層樓內的10只多功能儀表。現場多功能儀表通過一條總線接入值班室采集器，再將通過采集器連接到監控主機，從而在監控主機上實現總線上儀表與監控主機的數據連通。如下圖所示：站控管理層、網絡通訊層和現場設備層。

電能管理系統網絡拓?fù)鋱D

    1）站控管理層

    站控管理層針對電能管理系統的管理人員，是人機交互的直接窗口。在主要指置于值班室的工控機、顯示器、UPS等。

    2）網絡通訊層

    通訊層主要是由NPORT5610-8串口服務器、以太網設備及總線網絡組成。NPORT5610-8串口服務器主要功能是監測現場智能儀表；以太網設備及總線網絡的主要功能是實現數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。

    3）現場設備層

    現場設備層是數據采集終端，主要由智能儀表組成，智能儀表通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入通訊服務器，經通訊服務器到達該值班室監控主機進行組網，實現數據遠程查看。

    4、系統功能

    功能特點

    本系統采用全中文界面，操作簡單方便；運行穩定可靠。點擊相應快捷按鈕即可進入相應的系統功能模塊；系統具有模擬圖顯示和網絡結構圖顯示；系統提供了友好的人機交互界面，一切操作均可在界面上進行，而且具有遠程顯示功能。

    登錄界面

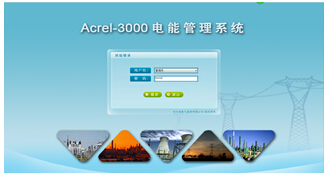

    軟件開始運行。初始界面選擇用戶名，輸入對應的密碼，點擊登錄按鈕，即可進入監控系統界面，查看監控?cái)?shù)據，否則無法查看。用戶名分為“管理員”和“操作員”，兩者權限不同，操作員只能操作部分功能，管理員擁有最高權限。

    監控系統界面分為三塊，標題界面、配電系統界面和菜單切換界面。

    在菜單切換界面中含有最小化及退出2個快捷功能。當選擇退出時，系統將彈出如果點擊確認，則退出所有程序；如果點擊取消，則不會對系統操作。

    菜單切換界面

    在軟件窗口最底部是菜單切換界面，該界面排的7個按鈕為系統各個功能切換按鈕。

    通過點擊菜單切換界面上的功能按鈕，就可進入相應的功能界面。

    配電監測

    詳細參數

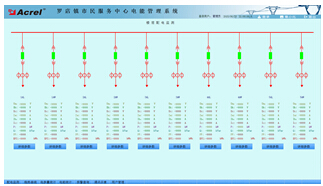

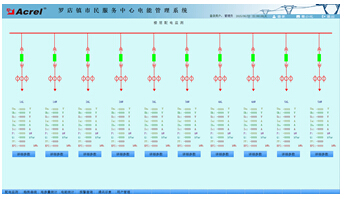

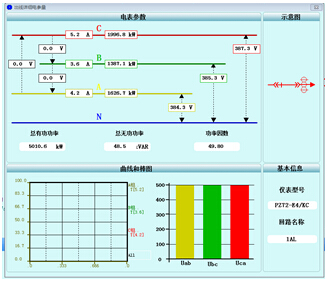

    通過此界面可查看個配電回路的分布和連接情況以及主要的電參量。主要數據包括：三相電流，三相電壓，進線回路的功率、電能、功率因數、回路名稱，和出線回路的電流、回路名稱。

    系統圖的各個回路圖標和母線圖標在沒有通電時會顯示綠色，上電后會顯示紅色，以此區分。

    通訊狀態

    通訊狀態功能說明

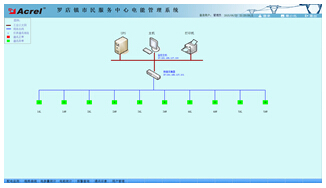

    通訊狀態能夠看到整個系統接入的儀表，本狀態圖具有系統網絡診斷功能。能實時監控系統網絡通訊狀態，出現網絡故障時，系統自動顯示故障線路及具體單元。

    電參量報表

    電參量報表功能說明

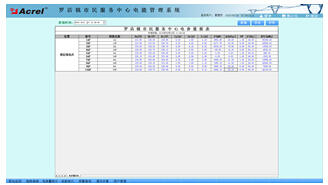

    設置查詢的時間，點擊查詢按鈕即可查詢歷史某時刻的各個回路的電參量報表。主要數據包括：三相電壓、三相電流、有功功率、無功功率、功率補償因數、電能。

    該報表包含所有的回路。幫助用戶了解每個時刻系統運行中是否出現電壓不穩定，電流越限，功率、功率因數是否符合要求。以次為依據，對系統進行更好的管理和優化。

    該報表可以以電子表格的方式導出和具備打印功能.

    電能報表

    電能報表功能說明

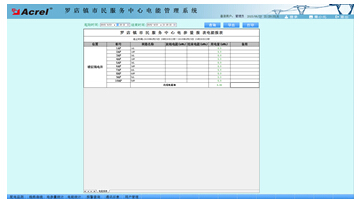

    對用電量的管理以報表形式呈現，該報表可以呈現系統運行期間的任意時間段內的各回路用電。并且也可以以電子表格的形式導出和打印。

    電流曲線

    電流曲線功能說明

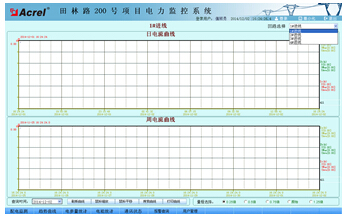

    選擇一個回路后，回路名稱會在窗口上方顯示。曲線圖表的X軸表示時間跨度，Y軸表示量程。進行刷新曲線 ，可顯示選定回路的一天和七天的歷史曲線顯示。

    電流曲線可以幫助用戶進行電能質量分析和故障分析。

    報警及事件

    實時報警

    實時報警窗口分為“遙測實時報警”、“遙信實時報警”，分別監測系統所采集的遙測量和遙信量。報警窗口會在系統運行時自動打開，并一直隱藏在后臺。

    當有電流或者電壓越限，并且觸及報警界限時，“相應實時報警”窗口就會自動彈出，并以紅色字體顯示具體的報警信息：回路名、越限的電參量、報警值等。

    歷史報警

    通過調節開始時間和結束時間，即可查詢到過去任意時間段內的系統報警信息，包括遙測報警和遙信報警，還包括具體的報警時間，報警類型，報警內容等。

    用戶管理

    用戶管理界面為用戶提供了3項與用戶身份和管理有關的功能。“用戶登錄”可以實現登錄用戶身份的切換；已登錄用戶可以通過“用戶注銷”刪除登錄用戶的身份；“管理員”可以“用戶配置”，修改所有用戶的登錄密碼；”管理員“可以使用“添加刪除”增添用戶身份，也可以刪除已有的用戶身份。

    5、結束語

    在當今配電設施的應用中，配電安全性至關重要，本文介紹的Acrel-3000電能管理系統在羅店鎮市民服務中心的應用，可以實現對變電所供配電回路用電的實時監控，不僅能顯示回路用電狀況，還具有網絡通訊功能，可以與串口服務器、計算機等組成電力監控系統。系統實現對采集數據的分析、處理，實時顯示變電所內各配電回路的運行狀態，對分合閘、負載越限具有彈出報警對話框、語音提示、短信報警燈，并生成各種電能報表、分析曲線、圖形等，便于電能的遠程抄表以及分析、研究，該系統運行安全、可靠、穩定，為工廠解決用電問題提供了真實可靠的依據，取得了較好的企業效益。
