Acrel-3000電能管理系統在熙璟城項目的應用
徐霜
安科瑞電氣股份有限公司，上海 嘉定
【摘要】：隨著電力工業的快速發展、計算機網絡技術的成熟、智能電力儀表的應用，電力系統監控已進入智能化、網絡化、數字化的時代。本文介紹基于網絡電力儀表PZ80L-E4及PZ72L-E4的Acrel-3000電能管理軟件在熙璟城配電監控中的應用。系統實現了分散式采集和集中控制管理的智能化、數字化、網絡化電力監控。
1 項目概況
熙璟城總建筑面積30萬㎡，由12座30-32層高層住宅、1座3層十二班幼兒園圍合而成。住宅總計1591戶，設置停車位2100個，車戶比1.3：1。項目規劃約4萬平米商業，集高端百貨、精品超市、五星影院、品牌名店、特色餐飲、娛樂休閑于一體，致力打造成平湖新的購物中心，開啟一站式都會時尚生活體驗。
整個商業體的配電系統共分5個低壓變配電室：1＃公變綜合房、2＃公變綜合房、3＃公變綜合房、4＃公變綜合房、5＃公變綜合房。變電所分散分布于商業體地下一層和二層；整個配電系統共計297個低壓回路，所有進線回路均安裝多功能電力儀表PZ80L-E4，饋線回路安裝多功能電力儀表PZ72L-E4。對整個配電系統的運行進行監測。
2 用戶需求
各配電室相對較分散，且配電回路過多，為了便于對對整個配電系統進行集中管理，24小時不間斷電能抄表，物業要求設立一套穩定可靠的電能管理系統，實現對商業體各個用電環節的用電情況進行監測。
3 設計方案
3.1 主要設計參考標準
● IEC870-1 《遠動設備及系統總則一般原理和指導性規范》
● IEC870-4 《遠動設備及系統性能要求》
● IEC870-5 《遠動設備及系統傳輸規約》
● DL 448-91 《電能計量裝置管理規程》
● ISO/IEC11801 《國際綜合布線標準》
● GB/50198-94 《監控系統工程技術規范》
3.2 系統結構
整個系統采設計了一套Acrel3000電能管理系統，采用分層分布式結構，即現場設備層、網絡管理層、監控管理層。
現場設備為采集現場各回路電力系統運行參數，包括電流、電壓、功率等遙測信息以及斷路器分合閘狀態以及故障等開關量狀態；網絡管理層主要包括通訊管理機、光電轉換設備、交換機等，負責數據的上傳及指令的下達；監控管理層為整個系統的核心，所有數據的存儲、電力系統的運行狀況的顯示、控制指令的下達均通過該部分完成。
主要功能為一次主接線圖界面顯示；事件記錄，系統運行異常監測；故障報警及操作記錄；電能報表查詢與打印；系統負荷查詢、用戶權限管理等主要功能；遙測信息報表查詢，斷路器分合閘狀態指示等。

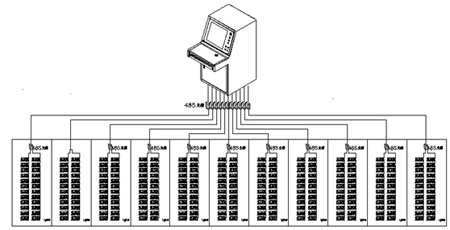

整個系統的網絡結構如圖1所示：
圖1 系統拓?fù)鋱D
整個系統的監控中心位于地下一層物業值班室，數據采集主要分為5部分，分別為1＃公變綜合房、2＃公變綜合房、3＃公變綜合房、4＃公變綜合房、5＃公變綜合房，每個變電所內相鄰25塊為數量上限的儀表連接成一根總線，1#變電所里物業辦公司很近，直接拉到后臺，2＃公變綜合房和3＃公變綜合房相鄰共用一個信號采集箱，4＃公變綜合房、5＃公變綜合房總線先連接到變電所內的采集箱。所有采集箱均通過光纖及光電轉換器連接到后臺，組建成電力監控系統專用局域網，完成數據的傳輸。
3.3 軟件設計
Acrel-3000 電能管理軟件是對現場儀表數據進行采集監控的專用軟件，系統為智能化網絡電力監控系統，系統綜合應用計算機網絡、通訊、數據庫、數值處理等多種現代信息技術，是電力系統的基礎和重要組成部分。軟件組態靈活、實用性強、操作簡單、易于維護和擴展性強。它提供了良好的用戶開發界面和簡捷的工程實現方法，能夠滿足企業節能的要求，而且可利用網絡通訊和IT信息處理技術，有效的加強物業的內部管理，提升物業的科學管理決策速度和準確度。
系統依據客戶實際需求進行設計，并實現了配電監測、電能報表、通訊狀態、事件及報警等功能。
圖2所示為本系統配電監測界面，實時顯示配電室各回路三相電流、三相電壓、有功功率、無功功率、率因數以及負荷越限報警等。并彈出報警提出對話框，提醒值班人員及時處理故障，降低事故發生率。
圖2 配電監測
圖3所示為電能匯總報表，列出各回路電能數據，方便客戶查詢和打印。根據業主需求可以查看日報表，月報表，年報表。清晰了解各用電單位在某一時間段內的用電狀況，為決策層節能減排提供數據依據。
