東芝推出面向車載應用的5A 2通道H橋電機驅動IC

　　中國上海，2020年12月10日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出兩種應用于電子節氣門等車載應用的直流有刷電機驅動IC——“TB9054FTG”和“TB9053FTG”。其中“TB9054FTG”采用可潤濕側翼VQFN封裝，“TB9053FTG”采用功率型QFN封裝。TB9054FTG現已提供樣品，預計在2022年3月開始量產；TB9053FTG將從2021年2月開始提供樣品，預計在2022年5月開始量產。

　　電子節氣門和各種車用閥門的H橋電機驅動用量正在增加，這刺激了對系統小型化和降低成本的需求。此外，第二代車載自診斷設備要求（OBDII）將于2022年監管落實，要求汽車電機驅動IC具備SPI通信功能。

　　今日推出的新型IC采用5A[1]2通道輸出驅動，有助于縮小貼裝面積。此外，并聯模式下也可以提供10A[1]單通道驅動。兩種驅動可以菊花鏈式連接，還具有僅通過SPI通信控制電機的功能。這兩種方法都有助于減少MCU端口。新款電機驅動采用尺寸為6.0mm×6.0mm的小型QFN封裝，旨在滿足市場提出的系統小型化需求。

　　主要特性：

　　Ø內置2通道H橋驅動

　　輸出驅動電路由低導通電阻的DMOS FET構成，實現了5A[1]2通道H橋驅動。并聯模式下也可以提供10A[1]單通道驅動。

　　ØSPI通信

　　菊花鏈連接和僅用SPI通信進行電機控制都能減少MCU端口數量，有利于實現系統小型化。

　　Ø小型封裝

　　TB9054FTG：配備E-pad的小貼裝面積40引腳可潤濕側翼VQFN封裝

　　TB9053FTG：配備E-pad的小貼裝面積40引腳功率型QFN封裝

　　應用：

　　節氣門、各種發動機氣門、可折疊后視鏡和車身系統，包括電動門栓等車載應用。

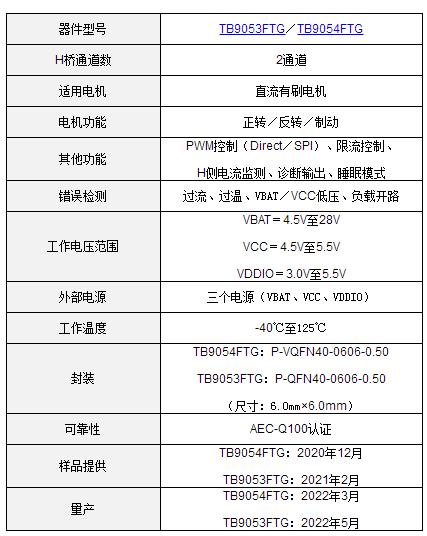

　　主要規格：

　　注：

　　[1]實際電機驅動電流取決于使用環境以及環境溫度、供電電壓等因素。
