Melexis推出新款測量范圍超2000A的IMC-Hall電流傳感器芯片

　　2021年1月29日，比利時泰森德洛-全球微電子工程公司Melexis宣布推出極高磁場電流傳感器芯片MLX91216 XHF，將兼具易用性與高精度的獨創技術IMC-Hall®擴展到了新興汽車應用的大電流測量中。

　　MLX91216 XHF的電流測量范圍高達2000A以上，適用于電池管理系統(BMS)的冗余監測、智能保險絲的過流檢測以及牽引逆變器和升壓/恢復逆變器的相電流測量。這款傳感器芯片可以通過用戶可編程的濾波來調整分辨率、響應時間和帶寬，達到最佳的信噪比，并且內置診斷功能，包括斷線檢測。

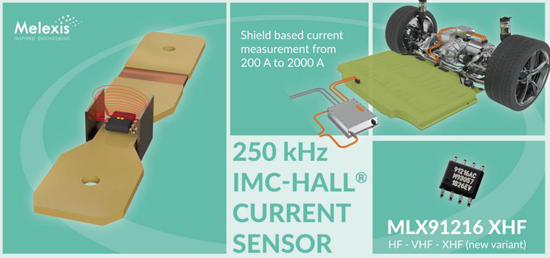

　　采用SOIC8表面貼裝器件，包含Melexis專利的集磁點(IMC)，與簡易的U形屏蔽罩搭配使用即可以非接觸方式精確測量母線電流。當安裝在PCB上時，這款傳感器芯片可置于母線上方并外加一層屏蔽罩，與傳統的霍爾傳感器相比更容易裝配。成熟的IMC-Hall技術與無磁芯解決方案的不同之處在于，它在機械方面更具寬容性，其測量并非基于磁場梯度，而磁場梯度是母線劇烈削窄的結果并產生明顯熱點。此外，IMC-Hall®技術也具有無磁芯技術的許多優點，如采用表面貼裝解決方案更適合打造小型組件（相比之下，通孔式封裝則較為復雜，基于磁芯的解決方案往往需要特定的引線彎曲/成型工藝）。

　　ŸMLX91216 XHF擴充了Melexis IMC-Hall傳感器芯片產品系列，可為各類汽車和工業應用提供精確、高速的電流測量。MLX91216高磁場(HF)版本：200A至600A MLX91216超高磁場(VHF)版本：400A至1200A MLX91216極高磁場(XHF)版本：800A至2000A

　　MLX91216 XHF現已發售，符合AEC-Q100 0級標準，適用于汽車應用，工作溫度范圍介于-40°C和+150°C之間。這款傳感器芯片的測量范圍寬達±25 mT至±90 mT，線性度低至滿量程的±0.2%，響應時間為2μs，熱穩定性極高，零點漂移低于5 mV，靈敏度漂移小于1%。
