四通道/雙通道 14 位、125Msps ADC
消耗的功率僅為同類器件的三分之一
凌力爾特公司 (Linear Technology Corporation) 近日推出一個由 24 個超低功率 14 位/12 位、125Msps 至 25Msps、四通道和雙通道 ADC 組成的產品系列，這些 ADC 消耗的功率僅為同類 ADC 的 1/3。旗艦 ADC 是 4 通道 14 位、125Msps ADC LTC2175-14，該器件僅消耗 558mW 功率 (每通道 140mW)。LTC2175 極大地降低了系統功耗，同時不會犧牲 AC 性能，從而在基帶提供 73.4dB 的信噪比 (SNR) 性能和 88dB 的無寄生動態范圍 (SFDR)。LTC2175 從 1.8V 模擬和數字電源工作，含有休眠模式，在該模式時將功耗降至僅為 1mW。無論是以滿速率工作還是以休眠模式工作，這個 ADC 都極大地降低了高速多通道設計的功率預算，如多輸入多輸出 (MIMO) WiMAX/LTE 和 3G 基站、便攜式醫療成像和非破壞性測試器等設計。
數據以串行 LVDS 格式從 LTC2175 輸出，以最大限度地減少數據線的數量。在 125Msps 采樣速率時，每個通道一次輸出兩位，每個 ADC 采用雙“線道”。在較低的采樣率時，則可以使用“每個通道一次輸出一個位”的選項。LTC2175 在小型 7mm x 8mm QFN 封裝中提供串行數據通信和 4 個 ADC，從而需要更少的電路板面積以用于數據 I/O 線和簡化的布局。
LTC2175 包括一個 SPI 兼容型接口，允許用戶在多種數據設定值當中進行選擇，以減少數字反饋并簡化設計。可選項包括一個用于減少數字反饋的數據輸出隨機函數發生器、7 種可編程 LVDS 輸出電流水平、內部 100Ω LVDS 輸出終端電阻器和數字輸出測試圖形。這些設定值可以通過 SPI 或硬連線來設置，以減少操作模式。
LTC2175 是一個引腳兼容型四通道 ADC 系列中的一員，該器件可以在 25Msps 至高達 125Msps 的采樣速率范圍內提供 14 位和 12 位的分辨率。我們對所有器件均提供了旨在實現快速器件評估的演示電路板和免費軟件支持 (登錄 www.linear.com.cn 和 www.linear.com.cn/designtools/software 網址獲取有關信息)。這個系列的 14 位和 12 位雙通道版本采用 6mm x 6mm QFN 封裝，到今年 10 月開始批量供貨，如需更多信息，請登錄 www.linear.com.cn。
|
產品
|
ADC |
分辨率 |
采樣率 (Msps) |
每通道的 功耗 (mW) |
SNR fIN = 70MHz |
供貨 |
以千片批量的 每片價格 (美元) |
|
LTC2175-14 |
4 |
14 |
125 |
140 |
73.2dB |
現在 |
117.00 |
|
LTC2174-14 |
4 |
14 |
105 |
113 |
73.2dB |
現在 |
99.00 |
|
LTC2173-14 |
4 |
14 |
80 |
94 |
72.9dB |
現在 |
63.00 |
|
LTC2172-14 |
4 |
14 |
65 |
78 |
73.7dB |
10 月 |
57.04 |
|
LTC2171-14 |
4 |
14 |
40 |
51 |
73.1dB |
10 月 |
40.16 |
|
LTC2170-14 |
4 |
14 |
25 |
41 |
72.1dB |
10 月 |
32.63 |
|
LTC2175-12 |
4 |
12 |
125 |
136 |
70.7dB |
現在 |
68.63 |
|
LTC2174-12 |
4 |
12 |
105 |
110 |
70.7dB |
現在 |
58.50 |
|
LTC2173-12 |
4 |
12 |
80 |
92 |
70.5dB |
現在 |
44.33 |
|
LTC2172-12 |
4 |
12 |
65 |
77 |
70.9dB |
10 月 |
31.68 |
|
LTC2171-12 |
4 |
12 |
40 |
50 |
70.6dB |
10 月 |
22.32 |
|
LTC2170-12 |
4 |
12 |
25 |
40 |
70.1dB |
10 月 |
21.38 |
|
LTC2268-14 |
2 |
14 |
125 |
150 |
73.2dB |
現在 |
78.00 |
|
LTC2267-14 |
2 |
14 |
105 |
122 |
73.2dB |
現在 |
66.00 |
|
LTC2266-14 |
2 |
14 |
80 |
102 |
73.9dB |
現在 |
42.00 |
|
LTC2265-14 |
2 |
14 |
65 |
86 |
73.7dB |
10 月 |
38.03 |
|
LTC2264-14 |
2 |
14 |
40 |
57 |
73.1dB |
10 月 |
26.78 |
|
LTC2263-14 |
2 |
14 |
25 |
47 |
72.1dB |
10 月 |
21.75 |
|
LTC2268-12 |
2 |
12 |
125 |
146 |
70.7dB |
現在 |
45.75 |
|
LTC2267-12 |
2 |
12 |
105 |
119 |
70.7dB |
現在 |
39.00 |
|
LTC2266-12 |
2 |
12 |
80 |
100 |
70.5dB |
現在 |
29.55 |
|
LTC2265-12 |
2 |
12 |
65 |
84 |
70.9dB |
10 月 |
21.12 |
|
LTC2264-12 |
2 |
12 |
40 |
56 |
70.6dB |
10 月 |
14.88 |
|
LTC2263-12 |
2 |
12 |
25 |
47 |
70.1dB |
10 月 |
14.25 |

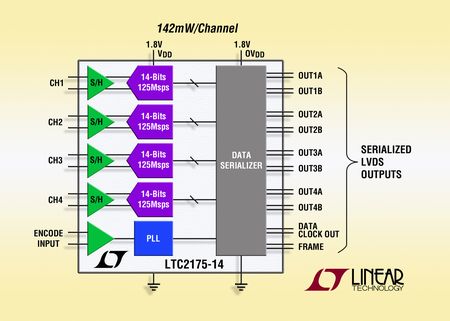

照片說明：14 位 125Msps 四通道 ADC 每通道消耗 140mW 功率
性能概要：LTC2175/LTC2268 系列
四通道/雙通道同時采樣 ADC (LTC2175/LTC2268)
73.4dB SNR (14 位分辨率)
88dB SFDR
低功率：在 125Msps 時消耗 558mW (每通道 140mW) (LTC2175)
單 1.8V 模擬和數字電源
串行 LVDS 輸出
可選輸入范圍：1VP-P 至 2VP-P
800MHz 滿功率帶寬 S/H (采樣及保持)
可選數據輸出隨機函數發生器
可選時鐘占空比穩定器
1mW 休眠和 50mW 打盹模式
用于配置的串行 SPI 端口
引腳兼容 14 位和 12 位版本
52 引腳 (7mm x 8mm) QFN 封裝 (四通道版本)
40 引腳 (6mm x 6mm) QFN 封裝 (雙通道版本)
凌力爾特公司簡介
凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年，是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司，并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule® 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息，請登錄 www.linear.com.cn 。■
來源：凌力爾特
