飛兆半導體公司 (Fairchild Semiconductor) 現已擴展其高速、低邊柵極驅動器系列，增添單 1A 和 9A 驅動器產品。所有驅動器產品都能夠?qū)崿F(xiàn)密度更高、效率更高和更可靠的電源。FAN31xx和FAN32xx系列是繼早前推出單2A、雙2A 和雙4A 驅動器產品后的單 1A 和9A 型款，可為開關電源設計 (switch-mode power-supply, SMPS)、同步整流器、脈沖變壓器驅動器和電機控制電路提供業界最佳的性能、尺寸和設計靈活性組合。
FAN3111系列的優勢包括：
1，穩固的高可靠性運作，最大額定電壓為20V，反向電流至少為500mA，HBM ESD額定值為4kV以上，工作溫度范圍為 -40°至125°C。
2，所有器件都可選擇 TTL或 CMOS輸入閾值，以獲得最佳的電路兼容性。
3，大部分器件的每個通道都具有兩個輸入 (雙輸入或輸入與使能) ，以簡化設計。
4，短暫、精密控制的時間延遲用于1MHz以上的開關，并優化驅動定時以實現最高效率。
5，MillerDrive™ 混合柵極驅動架構提供高效的電流傳輸，這是 MOSFET 開關周期中Miller效應平臺電壓區域中非常需要的。

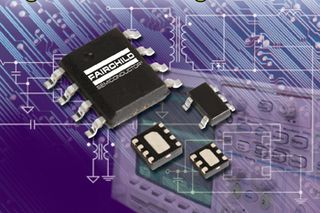

6，封裝選擇包括業界最小封裝 (2x2和3x3 mm MLP) 及業界標準 SOT-23和 SOIC-8封裝。
采用SOT-23封裝的全新FAN3111系列器件具有強大的1A柵極驅動能力，用于高成本效益的柵級驅動應用或用作并行功率設備的分布式驅動器。高性價比的FAN3111可以替代分立圖騰柱 (totem-pole) 驅動器， FAN3111C 的CMOS輸入配置選項具有雙輸入，實現同相 (non-inverting)或具有使能功能的反相配置。FAN3111E包括單一同相輸入，其閾值參考外部電壓而設定，可與電源電壓低于驅動器的控制器共享。
全新的 FAN3121/22 9A驅動器系列提供了用于峰值柵級驅動電流超過10A的大負載驅動解決方案，其引腳輸出與大多數工業標準6A、9A和12A驅動器兼容。此外，驅動器的引腳還備有使能功能，這以往在工業標準引腳輸出中都處于不使用狀態。在處于開路狀態的使能引腳上，可在內部上拉實現高邏輯電平，而且，如果無需使能功能或在現有設計中加入普適性 (drop-in) 功能，使能引腳可以處于開路狀態。
這些低側驅動器提供了輸入閾值和封裝選擇，以及堅固的工業等級額定值和短暫、控制良好的時間延遲，無需進行折衷權衡，并為設計人員提供了最佳選項以便最好地適應每款設計。飛兆半導體增添 1A 和 9A 柵極驅動器系列，豐富了飛兆半導實現高效率、低待機功耗 AC-DC 開關電源和高性能隔離 DC-DC 功率轉換器的功率解決方案系列。
FAN31xx和FAN32xx系列采用無鉛 (Pb-free) 端子，而潮濕敏感度符合IPC/JEDEC J-STD-020標準對無鉛回流焊的要求。■
來源：飛兆半導體
