凌力爾特推出單片LED 驅動器LT3519

    凌力爾特公司 (Linear Technology Corporation) 推出 45V、高端電流檢測 DC/DC 轉換器 LT3519。該器件的 3V 至 40V 輸入電壓范圍使其非常適用于諸如汽車和工業照明等應用。其內部 45V 和 750mA 開關、肖特基二極管以及內部補償可提供一個高度緊湊的 LED 驅動器解決方案。

    LT3519 可從 12V 輸入驅動多達 10 個 100mA 白光 LED，從而使其非常適用于多種應用 (例如：汽車和工業照明)。它采用緊湊型 MSOP-16E 封裝，在升壓模式可提供高達 90% 的效率。LT3519 運用真正彩色 PWM (True Color PWMTM) 調光，以超過 3,000:1 的調光范圍提供恒定 LED 色彩。就不那么苛刻的調光需求而言，CTRL 引腳可用來提供 10:1 的模擬調光。該器件的固定頻率、恒定電流、恒定電壓調節在寬電源和輸出電壓范圍內提供穩定工作，同時確保一致的 LED 亮度。可提供 3 種開關頻率選項：LT3519 以 400kHz 切換、LT3519-1 以 1MHz 切換、而 LT3519-2 可提供 2.2MHz 開關頻率，因此設計師能夠優化頻率，同時最大限度地減小外部組件尺寸。

    LT3519 在 LED 的高端檢測輸出電流，從而可實現降壓、降壓-升壓或升壓型配置。結合傳統電壓反饋和獨特的浮動電流檢測反饋，這些轉換器可以作為恒定電壓或恒定電流源工作，從而提供最大的設計靈活性。其它特點包括：開路 LED 保護、軟啟動和熱保護。

    LT3519EMS、LT3519EMS-1 和 LT3519EMS-2 都采用 MSOP-16 封裝，以 1,000 片為單位批量購買，每片價格為 2.50 美元。擴展溫度版本或“ I ”級版本 (LT3519IMS、LT3519IMS-1 和 LT3519IMS-2) 經過測試，在 -40°C 至 125°C 的工作結溫范圍內有保證。它們的千片批購價為每片 2.94 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

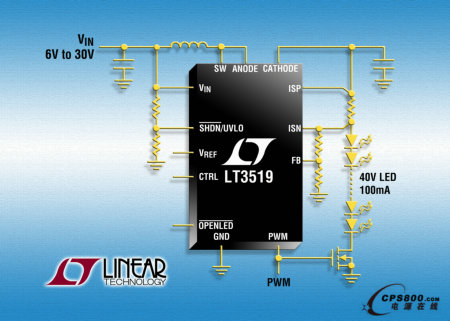

照片說明：具 3,000:1 True Color PWM 調光的 750mA、45V 單片 LED 驅動器

性能概要：LT3519
●   高達 3,000:1 的 True Color PWM 調光
●   3V 至 40V 的輸入電壓范圍
●   從 0V 至 45V 的浮動 LED 電流檢測
●   45V、750mA 內部開關
●   內部肖特基二極管
●   恒定電流和恒定電壓調節
●   升壓、SEPIC、降壓-升壓模式或降壓模式拓撲
●   開路 LED 保護和開路 LED 狀態引腳
●   具遲滯的可編程欠壓閉鎖
●   固定頻率：400kHz (LT3519)、1MHz (LT3519-1) 或 2.2MHz (LT3519-2)
●   內部補償
●   CTRL 引腳提供模擬調光
●   低停機電流：<1uA
●   16 引線 MSOP 封裝
