最新MSO70000系列擁有業內領先的定時分辨率，提供了一體化的數字和模擬綜合分析功能

是存儲、射頻和串行總線設計的系統集成調試的理想工具

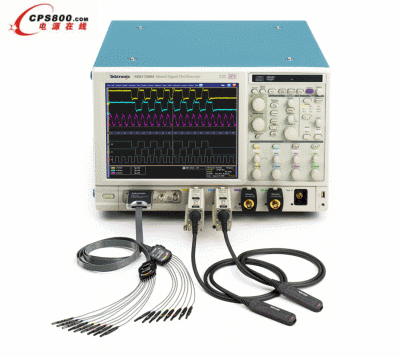

    全球領先的測試、測量和監測儀器提供商--泰克公司日前宣布，推出MSO70000系列混合信號示波器，也是業內第一個高性能集成MSO系列。這一系列擁有最多達20條數據捕獲通道(4條模擬通道和16條數字通道)，提供了從4GHz到20 GHz的模擬帶寬和80ps的數字通道定時分辨率。MSO70000的推出，使泰克現在擁有市場上最完整的混合信號示波器系列——多達17款不同型號產品，從經濟型便攜式MSO2000直到目前速度最快的MSO72004 20GHz混合信號示波器。

    MSO70000系列結合了高性能邏輯分析儀的信號查看能力和定時功能，以及高性能實時示波器的模擬精度、探測和易用性。這使其成為要求苛刻的高速設計應用的理想調試和檢驗工具，如DDR存儲器、高性能ASIC、FPGA、片上系統（SoC）設備和數字RF。此外，MSO70000提供了種類齊全的探測附件，單一探頭可以同時實現與被測設備(DUT)的模擬連接和數字連接，而將探頭接入負載降至最低，從而最大限度地確保信號保真度。

    “隨著總線速度的提高和類型的復雜，速度更快的混合信號示波器（MSO）正變得越來越重要。在執行4 GHz以上的模擬調試的同時，查看千兆位速率的多條總線的數字特征，變得至關重要。”泰克公司高性能示波器副總裁Brian Reich說，“在當前極具挑戰性的經濟環境下，像泰克MSO70000這樣集多功能于一身的解決方案，為客戶調試這些日益復雜的系統，提供了無可比擬的性能和通用性。”

    MSO已經成為嵌入式系統工程設計的首選工具，嵌入式設計客戶尤其需要把模擬信號與數字信號關聯起來。現在，網絡交換機和數據服務器等嵌入式系統正采用更快的技術，且需要性能更高的MSO。其它應用領域如高速串行和數字RF，則日益要求能夠全面查看系統，了解總線競爭問題和其它與定時有關的問題。MSO70000系列的推出，使泰克不僅提供了業內最全面的MSO系列，還提供了市場上現有儀器廠商中最優秀的模擬/數字采集性能及用途最廣泛的探測解決方案。

    “泰克最新MSO70000的模擬和數字綜合性能為Arria II GX和Stratix IV FPGA設計人員提供了一個強大的解決方案，幫助分析我們的設備中的邏輯和高速IO。”Altera公司首席架構師和杰出工程師Mike Li博士說，“我們的40-nm FPGAs為客戶提供了多種尖端創新技術，如高速集成收發機和存儲器接口。通過MSO70000，我們的客戶能夠在一臺儀器上，迅速、準確、高效地檢定和評估整個FPGA設計的性能。”



    全套工具——一臺儀器。MSO70000高性能MSO家族增強了調試功能，在一臺儀器中提供了全套測量功能，是解決數字系統模擬問題的理想選擇。新儀器在三個核心領域?qū)崿F(xiàn)了重大的進步，即性能、信號接入和洞察力。

    在幾秒鐘內發現問題——MSO70000提供了4 – 20 GHz的4通道模擬帶寬，與當前市場上速度最快的集成MSO相比，將帶寬最多提高了5倍、定時分辨率提高了6倍，能夠更有效地查看信號，發現問題。它提供了高達250M點的記錄長度及50 GS/s的模擬采樣率和12.5 GS/s的數字采樣率。這種完善的性能意味著工程師可以以高采樣分辨率捕獲長時間事件，并以時間相關的方式查看高速模擬數據和數字?jǐn)?shù)據。

    第一時間捕獲事件——為使MSO發揮真正價值，客戶需要可靠方便的接入能力，從而同時捕獲所關心的模擬信號和數字信號，另外還需要全系統的信號完整性。在這方面，MSO70000提供了一套完善的新型焊接探頭附件，可以更簡便地連接緊密封裝的通路和精細間隙元件，幫助采集數字控制信號，如DDR命令總線。泰克DDR探測系列工具現在還包括適合于所有DDR3和DDR2存儲器組件類型的新型BGA插補器，可以以完美的保真度接入所有信號。再輔以可以在內部把選定數字信號發送到模擬通道、全面進行模擬評估的創新的iCapture™技術，MSO70000為高度靈敏的精細間隙電路板布線提供了理想的解決方案。

    迅速搜索整個記錄——通過iCapture功能，MSO70000可以查看連接的任何數字通道的模擬特點，在全部20條通道中實現前所未有的通用性和調試洞察力。MSO70000系列提供了全面的觸發功能，包括串行碼型觸發、模擬和數字混合觸發、邏輯碼型觸發和總線觸發，設計人員可以綜合使用這些觸發功能，隔離只在特定系統狀態下發生的系統問題。MSO70000系列在模擬子系統和數字子系統之間提供了異常緊密的定時同步能力，定時關聯可望達到80ps，大大簡化了確定影響電路運行原因的過程。

    高效地分析設備和總線——MSO70000系列上可運行30多種不同的分析軟件包，客戶可以選擇最新提供的I2C和SPI總線分析軟件、DPOJET抖動和眼圖分析軟件、DDRA DDR存儲器總線檢驗軟件、SDLA 均衡/信道仿真和分析軟件以及SignalVu頻域顯示和分析軟件。

    供貨情況：該系列示波器在10月份開始訂貨。
