凌力爾特推出同步降壓型 DC/DC 轉換器 LT3743

    凌力爾特公司 (Linear Technology Corporation) 推出同步降壓型 DC/DC 轉換器 LT3743，該器件用來提供恒定電流，以驅動大電流 LED。該器件的 5.5V 至 36V 輸入電壓范圍使其非常適用于多種應用，包括工業、DLP 投影和建筑照明。

    LT3743 從標稱的 12V 輸入提供高達 20A 的連續 LED 電流，從而提供超過 80W 的功率。在脈沖 LED 應用中，它可以從 12V 輸入提供高達 40A 的 LED 電流或 160W 功率。高達 95% 的效率無需任何外部散熱措施，這極大地簡化了熱設計。頻率調節引腳使用戶能夠在 100kHz 至 1MHz 的范圍內設定頻率，因此設計師可以優化效率，同時最大限度地減小外部組件尺寸。結合 4mm x 5mm QFN 或耐熱增強型 TSSOP-28 封裝，LT3743 提供了一個非常緊湊的大功率 LED 驅動器解決方案。

    LT3743 提供 PWM 和 CRTL_SELECT 調光，以 3 種 LED 電流值提供 3000:1 的調光能力，從而使其非常適用于諸如 DLP 投影機中所需的色彩混合應用。類似地，LT3743 獨特的拓撲使其能夠以不到 2us 的時間內在兩個穩定的 LED 電流之間進行轉換，從而在 RGB 應用中實現了更準確的色彩混合。該器件保持 ±6% 的 LED 電流準確度以確保 LED 發出最準確的光度。其它特點包括輸出電壓調節、LED 開路保護、過流保護和熱降額電路。

    LT3743EUFD 采用 28 引腳 4mm x 5mm QFN 封裝，而 LT3743EFE 采用耐熱增強型 TSSOP-28 封裝。以 1,000 片為單位批量購買，每片價格分別為 4.80 美元和 4.95 美元。擴展溫度版本或“I”級版本 (即 LT3743IUFD 和 LT3743IFE) 也已供貨。千片批購價分別為每片 5.65 美元和 5.82 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

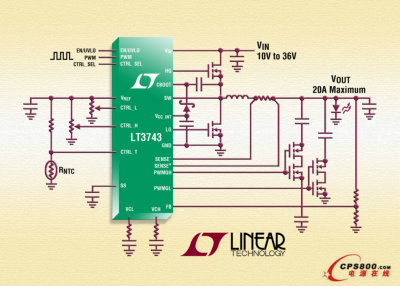

照片說明：全功能 LED 控制器提供超過 80W 的 LED 功率

性能概要：LT3743
●   PWM 調光提供高達 3000:1 的調光比
●   CTRL_SEL 調光在任何電流之間提供高達 3000:1 的調光比
●   三態電流控制以實現彩色混合
●   ±6% 的電流調節準確度
●   3.6V 至 36V 的輸入電壓范圍
●   平均電流模式控制
●   在任何電流調節狀態之間的最長恢復時間為 2us
●   1uA 的停機電流
●   輸出電壓調節和 LED 開路保護

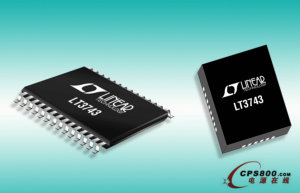

●   耐熱增強型 4mm x 5mm QFN 和 28 引腳 FE 封裝
