凌力爾特雙輸出大功率多相同步降壓型DC/DC控制器LTC3855

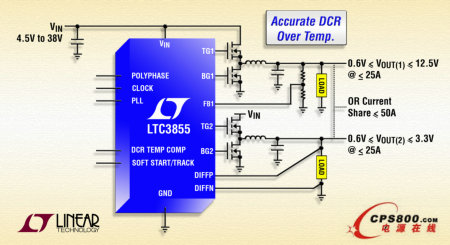

    凌力爾特公司 (Linear Technology Corporation) 推出雙輸出高效率 (高達 95%) 同步降壓型 DC/DC 控制器 LTC3855，該器件具多相工作模式、差分輸出電壓采樣和集成的鎖相環 (PLL) 同步。可以并聯多達 12 個相位并對其進行異相定時，以最大限度地降低高電流應用 (高達 200A) 的輸入和輸出濾波要求。差分放大器提供了正端子和負端子的真正遠端輸出電壓采樣，從而在出現因過孔、走線和互連線所致的IR損耗時實現了高準確度的穩壓。該器件的應用包括高電流 ASIC 和 FPGA 電源、功率分配總線、高功率音頻放大器和網絡服務器。

    LTC3855 全部采用 N 溝道 MOSFET，在 4.5V 至 38V 的輸入電壓范圍內工作，可產生 ±0.75% 準確度和 0.6V 至 12.5V 的輸出電壓。通過監控輸出電感器 (DCR) 兩端的壓降或使用一個采樣電阻器，可以對輸出電流采樣。可編程設定的 DCR 溫度補償在一個寬溫度范圍內保持準確和恒定的電流限制。內置 1.1Ω 柵極驅動器最大限度地降低 MOSFET 開關損耗，并允許使用多個并聯連接的 MOSFET。可在 250kHz 至 770kHz 范圍內通過編程設定一個固定工作頻率，該固定工作頻率也可用內部 PLL 同步至一個外部時鐘。該器件僅為 90ns 的最短接通時間使 LTC3855 非常適用于高降壓比應用。

    跟蹤和排序功能允許多個電源的加電和斷電優化。其它特點包括電流模式控制、一個用于 IC 電源的內置 LDO、可編程的軟啟動、兩個電源良好信號和外部 VCC 控制。

    LTC3855 采用 38 引線 SSOP 或 40 引線 6mm x 6mm QFN 封裝。LTC3855E 在 -40°C 至 85°C 的溫度范圍內工作，千片批購價為每片 3.18 美元。工業級版本 LTC3855I 在 -40°C 至 125°C 的溫度范圍內工作，以 1,000 片為單位批量購買，每片價格為 3.59 美元。兩種版本都有現貨供應。

性能概要：LTC3855
⊙  多相工作：多達 12 相
⊙  高效率：高達 95%
⊙  大功率：高達 200A
⊙  4.5V 至 38V 的寬輸入電壓范圍
⊙  輸出電壓范圍為 0.6V 至 12.5V，準確度為 ±0.75%
⊙  RSENSE 或 DCR 電流采樣
⊙  可編程 DCR 溫度補償
⊙  強大的 1.1Ω 雙路 N 溝道 MOSFET 柵極驅動器
⊙  真正的差分放大器實現遠端輸出電壓采樣
⊙  輸出電壓跟蹤或可編程的軟啟動
⊙  250kHz 至 770kHz 的可鎖相固定頻率
⊙  電流模式控制實現準確和容易的電流均分
