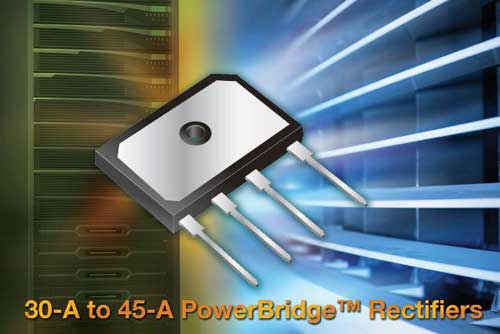

日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）今天宣布，推出新系列增強型高電流密度PowerBridgeTM整流器。整流器的額定電流高達30A~45A，最大峰值反向額定電壓為600V~1000V，外殼絕緣強度高達1500V。該系列45A器件是業界首款采用PowerBridge封裝的單列直插橋式整流器，產品尺寸為30mm x 20mm，厚度為3.8mm。
與市場上其他更大尺寸的橋式整流器相比，PowerBridge器件先進的導熱結構使熱量能更有效地散發出去。因此，PowerBridge整流器能夠提供與更大封裝器件相同的額定功率，而采用的散熱片卻更小。
這款單列直插式整流器是PC、服務器、PDP電視、LCD電視、音視頻系統中開關電源的AC-DC整流，冰箱、洗衣機、空調、電磁爐等家電中的電源逆變器，以及通信系統中開關電源的初級整流電路的理想之選。
對于OEM廠商，新器件提供了與傳統GSIB-5S封裝兼容的封裝、引線間距和管腳布局�？蛻艨梢栽诟鞣N不同橋式整流電壓和電流等級的設計中使用同樣的PCB布版，從而節約開發時間。整流器采用per JESD 22-B106規定的+275℃、10秒鐘浸錫工藝，保證了波峰焊或手工焊接中的高可靠性。
器件規格表:
|
P/N |
功能描述 |
封裝 |
VF @ IF per chip, TJ |
|
PB3006~10 |
600V~1000V，30A單相橋式整流器 |
PB |
0.97 V typ. @ 15 A, +125 oC |
|
PB3506~10 |
600V~1000V，35A單相橋式整流器 |
PB |
0.90 V typ. @ 17.5 A, +125 oC |
|
PB4006~10 |
600V~1000V，40A單相橋式整流器 |
PB |
0.94 V typ. @ 20 A, +125 oC |
|
PB5006~10 |
600V~1000V，45A單相橋式整流器 |
PB |
0.90 V typ. @ 22.5 A, +125 oC |
