凌力爾特公司 (Linear Technology Corporation) 推出業界首款 18 位數模轉換器 (DAC) LTC2757，該器件提供 ±1LSB INL (最大值) 和 ±1LSB DNL (最大值) 的精確 DC 規格。LTC2757 在 ±10V 輸出電壓范圍內有 18 位準確度，從而提供 2.1us 的滿標度穩定時間和 1.4nV•s 的低干擾脈沖�？焖俜�(wěn)定和低干擾降低了諧波失真，從而有可能產生較高頻率、更低噪聲的輸出波形。這種 DC 和 AC 準確度的獨特結合將使得更高性能的儀表、自動測試設備、數據采集系統和醫療設備設計得以實現。
利用軟件或引腳搭接可選擇 6 個獨特的輸出電壓范圍 (0V 至 5V、0V 至 10V、±10V、±5V、±2.5V 和 -2.5V 至 +7.5V)，從而無需增加精確的增益級，并允許客戶隨時改善生產物流和調節庫存組合。
電流模式輸出使用戶能夠選擇他們自己的外部放大器以優化速度、準確度、噪聲、功率或其它參數，并允許電壓輸出擺幅超出 DAC 的電源軌范圍。其它具內部放大器的 18 位 DAC不能擺幅超出 0V 至 5V 范圍，并將輸出限制在電源軌附近。
LTC2757 運用一個雙向并行輸入/輸出接口，該接口允許任何內部寄存器回讀以及 DAC輸出范圍設定。電壓控制的偏移和增益調節引腳使用戶能夠消除系統偏移、增益誤差或基準誤差。

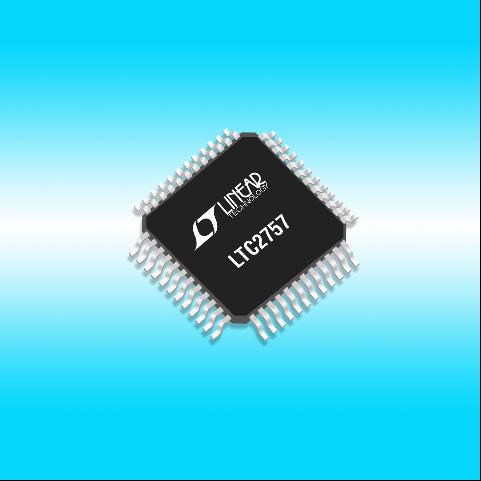

LTC2757 DAC 采用 7mm x 7mm 48 引腳 LQFP 封裝，已開始供貨。以 1,000 片為單位批量購買，每片價格為 25.50 美元。
照片說明： 18 位電流輸出 DAC 保證 ±1LSB 的 INL 和 DNL
性能概要：LTC2757
在溫度范圍具 18 位 ±1LSB INL 和 ±1LSB DNL
針對 6 種軟件可設定輸出范圍具有保證的線性度
單極性 0V 至 +5V，0V 至 +10V
雙極性 ±10V、±5V、±2.5V、-2.5 至 +7.5V
在溫度范圍具有保證的單調性
低的 1uA (最大值) 電源電流
低的 1.4nV•s 干擾脈沖
18 位穩定時間：2.1us
2.7V 至 5.5V 單電源工作
電壓控制的偏移和增益微調
具所有寄存器回讀的并行接口
無論輸出范圍是多少，均清除和加電復位至 0V
48 引腳 7mm x 7mm LQFP 封裝■
來源：凌力爾特
