臺達NT系列UPS高冗錯性供電解決方案

摘要：

    成都市南部副中心科技創業中心工程即將竣工正式交付使用，作為成都市委、市政府、市人大、市政協所在地，工程從啟動開始就備受關注，工程規模巨大，該項目占地總面積約442畝，總建筑面積達37.6萬平方米。該項目位于成都市天府大道西側與武侯大道南交匯四百米處。

    成都市南部副中心科技創業中心是支持科技人員創新創業，引進和傳遞科學技術研究成果，為初創階段的科技型中小企業提供綜合服務的公益性科技服務機構。宗旨是促進科技成果的轉化。依托國家、省、市及高新區的優惠政策，為實現高新技術成果的商品化、產業化，在企業創業階段提供孵化場地、開發條件、資金扶持、人才培育和管理指導等綜合服務，創造局部優化環境，扶持企業發展壯大，培植新的經濟增長點。

    1．用戶需求

    成都市南部副中心科技創業中心二期B樓項目總的建筑面積7.3萬平方米，該項目中的數據中心機房、災備中心機房、傳輸機房、VIP應用機房、本部門應用機房、跨部門應用機房、調試工作臺及監控指揮大廳等場所均需提供安全、可靠的UPS不間斷電源供應，必須保證7×24小時的持續正常的運行，一旦遇到突然斷電或電源不穩定都可能導致大樓網絡的中斷、數據傳輸失敗、數據丟失、信息/網絡設備硬件的損壞，將會帶給科技創業中心不可估量的直接經濟損失和企業社會負面影響。因此，對UPS供電系統提出以下要求：

    ＊穩定可靠，確保負載7×24小時正常運行；

    ＊供電系統具備高冗錯性，避免單點故障的發生；

    ＊設備故障時，無須將負載轉換至旁路模式無保護的供電狀態下進行維護；

    ＊系統升級擴容方便、可靠。

    2．方案介紹

    成都市南部副中心科技創業中心二期B樓項目各相應的機房中共放置42U標準服務器機柜約500架，為確保企業高效、安全、可靠的正常運行，采用臺達11臺NT系列UPS組成的4套供電系統分別為不同類型的設備及應用場所提供電力保障，設備配清單如下表：

    UPS電源系統采用集中安裝及集中管理，UPS電源間設備安裝現場圖片如下所示：

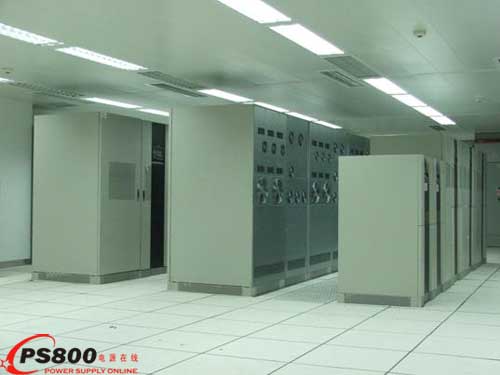

成都市南部副中心科技創業中心二期B樓-2樓臺達UPS安裝實物圖

    其中，科技創業中心B樓三層計算機機房設計容量80KVA UPS系統，臺達采用了2臺NT80K UPS組成的高可靠性級別的雙總線供電系統，為負載提供具備高冗錯性的電力保障。該雙總線冗余供電方案系統方框圖如下：

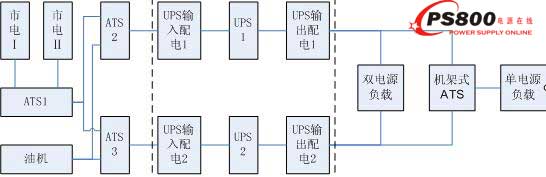

臺達NT80K UPS(2N)雙總線系統圖

    該雙總線冗余供電系統正常運行時，兩路UPS直接向雙輸入負載設備供電，單電源負載則通過機架式ATS（或采用無需輸入同步的機架式小容量STS）切換提供一路具有冗錯能力的電源供電。對系統中雙電源負載來說，實現了兩條路徑完全獨立隔離的效果，真正實現雙母線供電；針對單電源負載實行按機架分散的機架式ATS轉換后供電的方式，將風險降到最低，更提高了供電方案的可靠性。NT系列UPS內置LBS同步控制功能，使得兩條路徑完全獨立隔離，消除了外置LBS的單點故障點，即在UPS供電系統中不存在單一的故障點。同時，臺達NT系列UPS支持在線并機擴容功能，實現安全可靠的系統升級擴容。

    3．優勢分析

    3.1 高可靠性

    傳統雙總線系統兩路UPS之間需使用總線同步控制器(LBS)進行同步控制，使得兩路UPS輸出電壓同頻、同相、同幅值，才能夠保障STS的安全轉換提供必要的條件，因為總線同步控制器的工作狀態同時與雙總線的兩路UPS有關，如果總線同步控制器LBS發生故障將會造成整個系統的不正常工作，所以在系統形成了單路徑故障點。傳統雙總線系統方框圖如下：

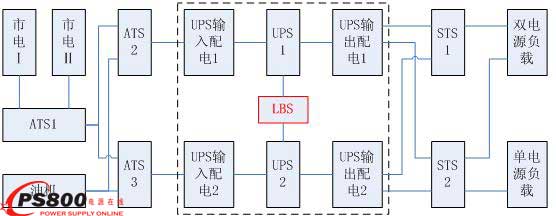

傳統UPS(2N)雙總線系統圖

    而臺達NT系列UPS具有內置總線同步控制器LBS功能，即無需外置總線同步控制器LBS，通過UPS內部控制就可實現兩路UPS輸出完全同步的工作，徹底解決了傳統雙總線系統中的單路徑故障點，大大地提高了系統的可靠性。該臺達雙總線系統應用中，雙電源的IT負載設備采用兩路UPS輸出直接供應，而無需再加轉換開關STS，不擔提高了供電系統的可靠性，同時也為用戶降低了投資成本；對于少數的單電源IT負載設備，可采用了小功率的機架式ATS（或采用無需輸入同步的機架式小容量STS）轉換后輸出供應，轉換時間小于10ms，絲毫不影響負載的正常運行。

    臺這NT系列UPS組成的雙總線系統，實現了兩路供電的完全隔離，擁有最高可靠性的雙總線供電系統。

    3.2 易于擴容及升級

    臺達NT系列UPS具有高可靠性并機技術，可達8臺并聯，無須外加并聯卡。只要增加一根并機通訊數據線，且在交流屏預留了兩個空開，可在線實現經濟擴容，將現2N雙總線系統在線擴容升級及2（N＋1）多機并聯冗余的雙總線系統。

    4．結論

    希望能利用此文提供給更多的用戶作參考，以作為日后臺達UPS能為眾多客戶服務的機會。■
