凌力爾特推出高壓雙輸出同步降壓型DC/DC控制器LTC3890/-1

    凌力爾特公司 (Linear Technology Corporation) 推出高壓雙輸出同步降壓型 DC/DC 控制器 LTC3890/-1，當一路輸出工作時，該器件僅吸取 50uA 電流，而兩路輸出都啟動時則吸取 60uA。兩路輸出停機時，LTC3890/-1 僅消耗 14uA 電流。4V 至 60V 的輸入電源電壓范圍是為保護該器件免受高壓瞬態影響、在汽車?yán)滠嚢l(fā)動時連續運行、以及涵蓋寬的輸入電源和電池化學組成范圍而設計的。在輸出電流高達 20A 和效率高達 95% 時，每路輸出都可以設定在 0.8V 至 24V，從而使該器件非常適用于 12V 或 24V 汽車、重型設備、工業控制、機器人和電信應用。

    LTC3890/-1 具有強大的 1.1Ω 片上 MOSFET 柵極驅動器。該器件以 50kHz 至 900kHz 的可選固定頻率運行，而且可以用其鎖相環 (PLL) 同步至 75kHz 至 850kHz 的外部時鐘。在輕負載時，用戶可以選擇連續運行、脈沖跳躍和低紋波突發模式 (Burst Mode®) 運行。LTC3890/-1 的兩相運行降低了對輸入濾波和電容的要求。其電流模式架構允許非常容易地實現環路補償、快速瞬態響應和卓越的電壓調節。輸出電流檢測通過測量輸出電感器 (DCR) 兩端的電壓降完成，以實現最高的效率；或通過使用一個可選的檢測電阻器完成。電流折返在過載情況下限制了 MOSFET 的熱量。該器件有兩種版本：LTC3890 是全功能器件，功能包括時鐘輸出、時鐘相位調制、兩個獨立的電源良好輸出和可調電流限制。

    LTC3890 采用 32 引線 5mm x 5mm QFN 封裝，LTC3890-1 采用 28 引腳 SSOP 封裝。以 1,000 片為單位批量購買，每片價格為 4.76 美元。

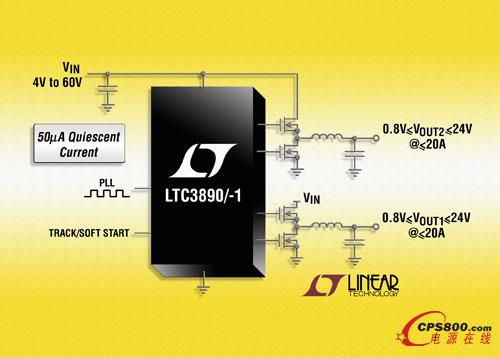

    照片說明： 高壓雙路輸出 DC/DC 控制器

    性能概要：LTC3890/-1

    · 寬輸入電壓范圍：4V 至 60V

    · 一路輸出工作時靜態電流為 50uA，兩路輸出都工作時靜態電流為 60uA

    · 14uA 停機電流

    · 寬輸出電壓范圍：0.8V 至 24V

    · 同步整流以實現高達 95% 的效率

    · DCR 或 RSENSE 電流檢測

    · 可選低紋波突發模式運作、脈沖跳躍或連續運行

    · 50kHz 至 900kHz 的可選固定工作頻率

    · 采用 PLL 可同步至 75kHz 至 850kHz 的外部時鐘

    · 電流模式控制以實現快速瞬態響應和容易的環路補償

    · 可調軟啟動

    · 在 -40°C 至 125°C 的溫度范圍內具 ±1% 的電壓基準準確度

    · 輸出過壓和過流折返保護■
