過壓/過流保護控制器保護敏感的低壓電子產品

    日前，凌力爾特公司(Linear Technology Corporation)推出2.5V至5.5V過壓和過流保護控制器LTC4361，該器件為保護低壓、便攜式電子產品免遭輸入電壓瞬態和電流浪涌導致的損壞而設計。過壓事件可能由電源適配器失效或故障引起，或者可能在帶電向設備的電源輸入插入一個 AC 適配器時發生。也可能偶然將錯誤的電源適配器插入一個設備，這有可能由于過壓或負電源電壓而引起損壞。

    LTC4361 用準確度為 2% 的 5.8V 過壓門限檢測過壓事件，并在 1us (最大值) 內快速響應，以隔離下游組件的輸入。高達 80V 的過壓保護可以用這個簡單的 IC/MOSFET 解決方案實現，而無需額外的外部組件 (如輸入端的電容器或抑制器)。此外，LTC4361 監視位于電路輸入端的電流檢測電阻器兩端的壓降，以免受過流故障影響。LTC4361 的目標應用是具有多個電源選項的移動電子產品，如通過交流適配器和汽車電池適配器以及 USB 端口充電的蜂窩電話、MP3/MP4 播放器和數碼相機等。

    LTC4361 控制一個低成本外部 N 溝道 MOSFET，以在正常工作時提供一條從輸入到負載的低損耗通路。浪涌電流限制通過控制柵極的電壓轉換率實現。如果輸入端的電壓超過 5.8V 過壓門限，那么 GATE 就在 1us 內被拉低以保護負載。當該 IC 用 2.5V 至 5.5V 的電源工作時，輸入引腳可以承受 80V 的瞬態或 DC 過壓。LTC4361 具有由 /ON 引腳控制的軟停機功能，并為可選的外部 P 溝道 MOSFET 提供柵極驅動輸出，以實現電壓反向保護。電源良好輸出引腳指示柵極接通。在過壓情況發生后，LTC4361 以啟動延遲自動重啟。LTC4361 有兩種版本：LTC4361-1 在過流事件發生后鎖斷，而 LTC4361-2 在 130ms 延遲后進行自動重試。

    建議新的 LTC4360 過壓保護控制器用于不需要過流保護的應用。盡管兩種 LTC4360 版本提供很多與 LTC4361 相同的功能，但是兩種 LTC4360 版本的引腳功能與 LTC4361 是不同的。LTC4360-1 具有軟停機控制和 1.5uA 的低停機電流，而 LTC4360-2 可以驅動一個可選的外部 P 溝道 MOSFET，以實現負電壓保護。

    LTC4361 規定在整個商業和工業溫度范圍內工作，采用 8 引線 (2mm x 2mm) DFN 和 SOT-23 封裝，而 LTC4360 則采用纖巧 8 引線 SC70 封裝。評估版和樣品在線提供。以 1,000 片為單位批量購買，LTC4360 的價格為每片 1.15 美元，LTC4361 的價格為每片 1.40 美元。

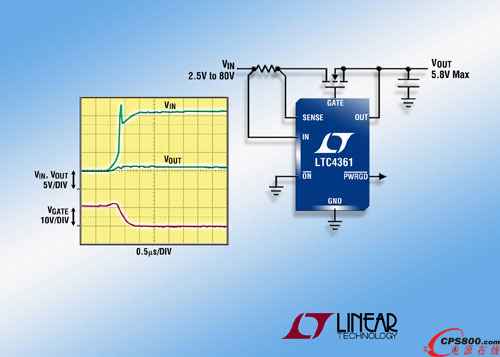

    照片說明： 簡化的過壓和過流保護

    性能概要：LTC4361

    · 2.5V 至 5.5V 工作

    · 過壓保護高達 80V

    · 對大多數應用來說，無需輸入電容器或瞬態電壓抑制器(TVS)

    · 準確度為 2% 的 5.8V 過壓門限

    · 準確度為 10% 的50mV 過流電路斷路器

    · 控制 N 溝道 MOSFET

    · <1us 的過壓和過流斷開時間，緩慢停機

    · 可調加電 dV/dt 限制浪涌電流

    · 電壓反向保護

    · 電源良好輸出

    · 低電流停機 (1.5uA)

    · 過流發生后鎖斷 (LTC4361-1) 或自動重試 (LTC4361-2)

    · 采用 8 引線 ThinSOT™ 和 8 引線 (2mm x 2mm) DFN 封裝■
