凌力爾特推出兩相單輸出高率同步降壓型DC/DC控制器LTC3856

    凌力爾特公司 (Linear Technology Corporation) 推出兩相單輸出高效率 (高達 95%) 同步降壓型 DC/DC 控制器 LTC3856，該器件提供多相 (PolyPhase®) 工作模式、差分輸出電壓采樣和集成的鎖相環 (PLL) 同步。多達 12 個相位可以并聯和異相定時，以最大限度地減少對大電流應用 (高達 300A) 的輸入和輸出濾波要求。差分放大器提供對正和負端的遠端輸出電壓采樣，從而可在不受走線、通孔和互連線中 IR 損耗影響的情況下實現高準確度調節。應用包括大電流 ASIC 和 FPGA 電源、配電總線、大功率音頻放大器和網絡服務器。

    LTC3856 采用全 N 溝道 MOSFET，在 4.5V 至 38V 的輸入電壓范圍內工作，可以產生準確度為 ±0.75% 的 0.6V ~ 5V 輸出電壓。輸出電流通過監視輸出電感器 (DCR) 兩端的壓降或通過使用一個檢測電阻器來檢測。可編程 DCR 溫度補償在很寬的溫度范圍內保持準確和恒定的電流限制設定點。強大的內置柵極驅動器最大限度地降低 MOSFET 的開關損耗，并使得可以使用多個并聯連接的 MOSFET。可以在 250kHz 至 770kHz 范圍內設定固定工作頻率，或可以用內部 PLL 將工作頻率同步至一個外部時鐘。該器件的最短接通時間僅為 90ns， 使 LTC3856 非常適用于高降壓比應用。

    LTC3856 采用可調  Stage SheddingTM 技術，以通過消除柵極電荷和輸出級中的一個開關損耗來提高輕負載時的效率。此外，LTC3856 還可被配置為以可調突發模式 (Burst Mode®) 工作，以在輕負載時產生甚至更高的效率。其自適應電壓定位 (AVP) 在負載電流階躍時最大限度地降低了最大瞬態電壓偏離。

    跟蹤和排序功能允許多個電源的加電和斷電優化。其它特點包括電流模式控制、一個用于 IC 電源的內置 LDO 、可編程軟啟動、電源良好輸出和外部 VCC 控制。

    LTC3856 采用耐熱增強型 38 引線 SSOP 封裝或 32 引線 5mm x 5mm QFN 封裝，在 -40°C 至 125°C 的工作結溫范圍內工作。以 1,000 片為單位批量購買，每片價格為 3.12 美元。兩種版本都有現貨供應。

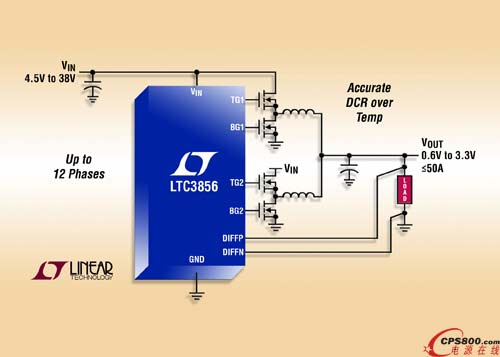

    照片說明： 大功率單輸出多相 DC/DC 控制器

    性能概要：LTC3856

    · 多相工作：多達 12 相

    · 高效率：高達 95%

    · 可調 Stage Shedding 技術

    · 可編程突發模式工作

    · 4.5V 至 38V 的寬 VIN 范圍

    · 0.6V 至 5V 的 VOUT 范圍，準確度為 ±0.75%

    · 真正差分放大器用于遠端輸出電壓采樣

    · RSENSE 或 DCR 電流檢測

    · 可編程 DCR 溫度補償

    · 強大的內置 N 溝道 MOSFET 柵極驅動器

    · 自適應電壓定位

    · 輸出電壓跟蹤或可編程軟啟動

    · 250kHz 至 770kHz 的可鎖相固定頻率

    · 電流模式控制實現準確和非常容易的均流■
