全球領先的通信、工業、醫療和汽車領域模擬集成電路設計者及制造商奧地利微電子公司（SWX 股票代碼：AMS）推出最先進、最小尺寸（同樣 PCB空間的通道數）的LED點陣驅動器AS1119。AS1119可驅動144顆LED，占板面積僅為9 mm²。它不僅減少了外部元件數和連接器引腳數，同時占用的PCB層數更少。可為終端用戶帶來延長80%的電池壽命、豐富的色彩效果和更流暢的動畫播放。AS1119適用于移動電話、個人電子產品和玩具中的點陣顯示。
AS1119的設計領先業界，可驅動最多的LED，每顆LED都有一個8位調光控制。AS1119不需要任何外部電阻，且其8位模擬電流控制可對每個矩陣進行微調，以補償不同顏色的亮度差異，也可以調整RGB LED的白平衡。AS1119為小規模動畫集成了6幀的存儲器，它還可用作緩沖器以減少主處理器的負擔，這不僅節能還縮短了寶貴的處理時間。AS1119片上集成了一個320 mA電荷泵，可在LED需要的電壓高于電池電壓時投入使用，在低電池電壓環境下仍然能夠連續運行，從而延長了電池壽命。
AS1119的其它特性還包括1 MHz I²C兼容接口控制、開路和短路LED故障檢測，以及低功耗關斷電流。AS1119提供了兩種操作模式，更加靈活，便于設計。單/雙色模式用于驅動2個8x9矩陣，并且支持最大數目的LED。RGB模式支持3倍5x6矩陣，能夠通過調整每個矩陣的模擬電流來設定白平衡。
奧地利微電子照明部門市場經理Rene Wutte表示：“AS1119是目前市場上最先進也是最小的點陣LED驅動器。它通過我們的智能電源管理來延長電池壽命，幫助移動設備實現具有創意的光設計。AS1119的靈活性能夠使客戶創造出獨特的產品外觀，同時也極大地簡化了設計難度。它減少了外部元件的數量、連接器引腳數和PCB層數，幫助客戶節約了空間和成本。”

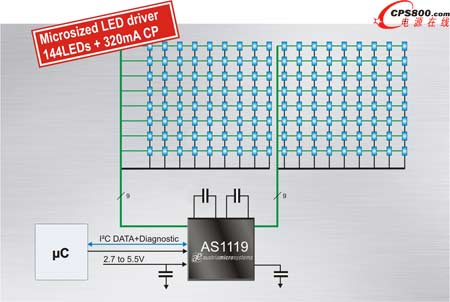

驅動144顆LED僅需要18條線。它是采用奧地利微電子 “cross-plexing”多路復用技術實現的。采用Cross-plexing技術不但減少了板上走線的數量，還減少了連接器引腳，節約了空間和成本。
AS1119采用36引腳WL-CSP 3x3 mm封裝，工作溫度為-40至+85 °C，電源電壓范圍為2.7至5.5 V。■
來源：奧地利微電子公司
