ST面向開關電源變換器推出PWM控制器(圖)

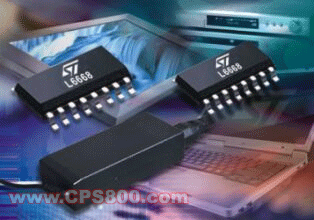

　　意法半導體(ST)日前推出一個專為單端開關式電源變換器而設計的電流模式一次側(current-mode primary controller)控制器IC L6668。該款電流模式PWM控制器IC適合于筆記本電腦和臺式機的高端AC/DC適配器和充電器應用，其多功能性也可為機頂盒、DVD、低端液晶電視等數字消費設備提供電源解決方案。此外，其節能特性使這款IC適用于高端液晶電視和PDP、臺式機以及服務器電源的小功率輔助變換器組件。

　　L6668整合了多種能夠改變芯片工作方式的功能，其電氣特性可優化所有工作條件下的功率處理性能。芯片與PFC控制器的接口是這些創新功能中的一項，當負載低于某一個閾值時，接口自動關斷預調整器，節省0.5W到1W的無負載功耗。這個接口和ST功率因數校正器IC L6563的RUN或PFC_OK引腳連接十分容易。

　　此外，該芯片的高壓(HV)技術結合一種多片方法，可集成一個高壓啟動系統，與經過整流的主電流電壓直接相連。高壓發生器單獨在一個芯片上，采用BCD(雙極晶體管-場效應MOS晶體管-雙擴散OS晶體管)離線技術，耐壓高達700V，由一個低壓芯片控制。此功能加上突發式操作和極低的靜態電流，使該芯片用很少的外部組件即可達到節能推薦標準。

　　L6668根據負載條件可以在三個不同的工作模式下工作。在高負載條件下，IC以固定頻率驅動變換器，這個驅動頻率可以編程，以優化芯片的尺寸和重量。當負載低于一個閾值時，開關頻率將自動調整適應，以最大限度降低變換器功耗。此外，因為改進了待機功能，當負載連續降低時，開關頻率能夠平穩降低。最后，當負載極小時，芯片進入特殊的操作模式(外部可編程峰流固定的突發模式)，開關頻率降到最小值，所有開關功耗基本消失。

　　據介紹，該芯片能夠實現最佳的尺寸能效比，可以在所有負載條件下最大限度地提高轉換效率，同時還具有板上高壓啟動系統，從而體現了這款產品能效高，低負載時功耗低的優點。L6668的功能還包括可編程軟啟動、在占空比高于50%時確保穩定操作的斜率補償、禁用功能、提高抗噪性能的電流感應前緣消隱、過壓禁用閉鎖或過溫關機，以及當二次側二極管故障短路時輸出電流保護性限流功能。

　　該款新型電源控制器符合“藍天使”(Blue Angel)和“能源之星”以及歐盟節能標準，現有產品采用SO16封裝。L6668現已批量生產，訂購量1,000件或帶卷包裝2,500件，美元報價為每件0.4美元。
