徐霜1

1安科瑞電氣股份有限公司，上海 嘉定 201801；

    摘要：介紹安科瑞能效管理系統，采用智能電力儀表采集10KV配電現場的各種電參量。系統采用現場就地組網的方式，組網后通過現場總線通訊遠傳至監控后臺，通過能效管理系統實現對變電所配電回路用電的實時監控、分析及管理。

    0 概述

    濟南玫德鑄造有限公司始建于1962年，現已發展成為擁有一個總廠、三個分廠、一個獨立核算的鋼管公司、一個科技園，生產、供應管道流體配件和電力金具鑄鐵件的大型企業集團。實力強大。全球同行業，生產規模最大、品種規格最全、銷售區域最廣。針對不同市場供應管道、閥門、管件、電力金具等產品，提供水處理、消防、空調制冷、礦山、機械、設備、電力等服務。

    該工廠主要有1路10KV進線、5路變壓器（10KV/0.4KV）及若干0.4KV饋線回路。

    1、客戶需求

    公司每年在用電方面的投入成本比較大，主要對用電質量和用電明細均不明確，對用電管理人員造成了很多困惑，根據其實際情況提出以下需求： 1.變壓器的電流越限時無法實時被管理人員得知，安全用電存在隱患，系統需能實現短信告警功能。

    2.該工廠工人為3個班組，人工抄表無法精確到具體每個班組的用電量，無法真正實現內部績效考核。

    3.需實時監測變壓器的實時電流、電壓、功率及能耗波動情況。

    4.能夠查看具體某個回路或幾個回路每天的用電量，并可進行對比，形成餅圖、棒圖的形式。

    5.每個變壓器均可查看當日能耗、昨日能耗及同期能耗值。

    6.系統可實現同比、環比分析功能。

    7.系統可遠程訪問，使管理人員隨時可查看工程系統用電回路工作狀態。

    根據用戶需求，需要對瑪鋼低壓10KV變電所建立能效管理系統（主要是數據的實時監控及能耗數據處理分析），在10KV變電站隔壁的值班室內設置監控平臺，對改造后的回路實時監測、統計、分析，以保證用電的安全、可靠和高效。

    安科瑞能效管理系統，充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控、集中管理及能效分析。

    2、系統結構描述

    本監控系統采用分層分布式結構，即站控層，通訊層與間隔層；如圖（1）所示：

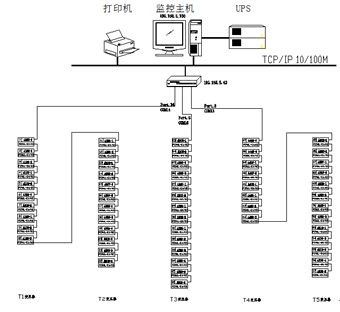

圖（1）能效管理系統網絡拓?fù)鋱D

    間隔設備層主要為：智能電度表、開關量、模擬量采集模塊和框架斷路器等。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。

    網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。

    站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機、短信報警模塊、報警蜂鳴器等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

    改造后增設的智能電度表均采用RS485接口和MODBUS-RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據最高傳輸速率為10Mbps。

    RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，最大傳輸距離為1.2km。

    3、能效管理系統主要功能

    3.1 數據采集與處理

    數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。

    數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

    3.2 人機交互

    系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。

    3.3 歷時事件

    歷時事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

    3.4 數據庫建立與查詢

    主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

    3.5 用戶權限管理

    針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

    3.6 運行負荷曲線

    負荷趨勢曲線功能主要負責定時重要回路電流和功率負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。點擊畫面相應按鈕或菜單項可以完成相應功能的切換；可以查看實時趨勢曲線或歷史趨勢線；對所選曲線可以進行平移、縮放、量程變換等操作，幫助用戶進線趨勢分析和故障追憶，為分析整個系統的運行狀況提供了直觀而方便的軟件支持。

    3.7 遠程報表查詢

    報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印或者召喚保存、打印模式。同時本程序還向用戶提供了對生成的報表文件管理功能。

    報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。

    3.8 系統能耗分析功能

    可實現對能耗系統同比、環比分析；根據自定義時間段查詢峰、平、谷電度值；根據班組能耗可核算某個班組的能效比。

    4、案例分析

    根據本項目現場的回路，系統可實時顯示一次回路運行狀況，功能有電量遙測主要監測運行設備的電參量，其中包括：線三相電壓、電流、功率、功率因數、電能，頻率等電參量。見圖（2）

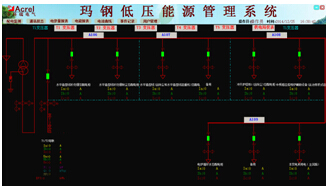

圖（2）系統配電二次圖

    遙測報警功能，主要完成對變壓器和主變負載越限彈出報警界面指示具體的報警位置并聲音報警，提醒值班人員及時處理。負載越限值在相應權限下可自由設置。具備歷史查詢功能，見圖（3）。

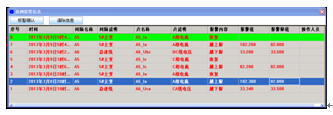

圖（3） 越限報警信息

    用電量報表功能，可選擇時間段進行查詢，支持任意時間段電度累計查詢，具備數據導出和報表打印等功能。為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱，用戶可以直接打印報表，可以以EXCEL格式另存到其他位置，圖（4）主變和變壓器電能統計報表。

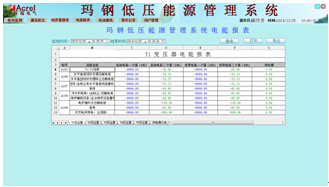

圖（4） 電能報表

    參數抄表功能，主要所有回路的電參數進線查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。該報表查詢供10KV變電所6臺主變和6臺變壓器的電參數，主要包括：三相電壓、三相電流、有功功率、無功功率、頻率和有功電度。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱，如圖（5）所示。

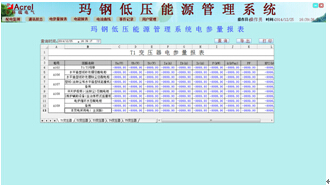

圖（5） 參數抄表

    實時功率因數監測功能，功率因數過低系統實時告警，用戶根據功率因數狀況對該回路的設備進行維修或更換。功率因數報表如圖（6）所示。

圖（6）功率因數趨勢圖

    負荷趨勢曲線界面中可直觀的查看回路的負荷運行情況。查看實時和歷史趨勢曲線，點擊畫面相應按鈕或菜單項可以完成相應功能的切換；幫助用戶進線趨勢分析和故障追憶，具備曲線打印功能。為分析整個系統的運行狀況提供了直觀而方便的軟件支持，見圖（7）（8）（9）（10）。

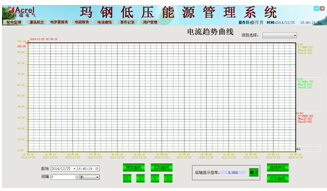

圖（7）電流趨勢曲線圖

    系統可針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

    整個系統的投入后，根據后續管理節能和設備改造節能，其公司每年可節省大量成本。

    4、結束語

    該能效管理系統可以實時采集整個企業在生產過程中主變和變壓器能耗數據，并對所有數據在線實施監測，并對過程中出現能耗異常的數據進行報警提示。還可以對過程中的能耗信息以圖表或者數據表格方式提供數據分析和比較功能，通過設備與設備之間、班組與班組之間的橫向?qū)Ρ龋�或者周與周、月與月之間的縱向比較，找出能源消耗過程中存在的浪費和隱患。通過向用戶設計各種統計報表建立企業能耗設備評估系統和生產班組能耗考核管理體系，來優化企業的能源消耗，讓員工從由過去被動節能向主動節能的思想意識轉變，來提高企業能耗使用效率，實現生產成本降低，提高了經濟效益。

    參考文獻：

    [1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

    [2].周中等編著. 智能電網用戶端電力監控與電能管理系統產品選型及解決方案[M]. 北京. 機械工業出版社. 2011.10

    作者簡介：

    徐霜，女，漢族，本科，工程師，主要研究方向為智能建筑供配電監控系統。<
